交流電化区間の電車線路の部材

正解

正解：3．ア：ちょう架線　イ：長幹がいし

解き方

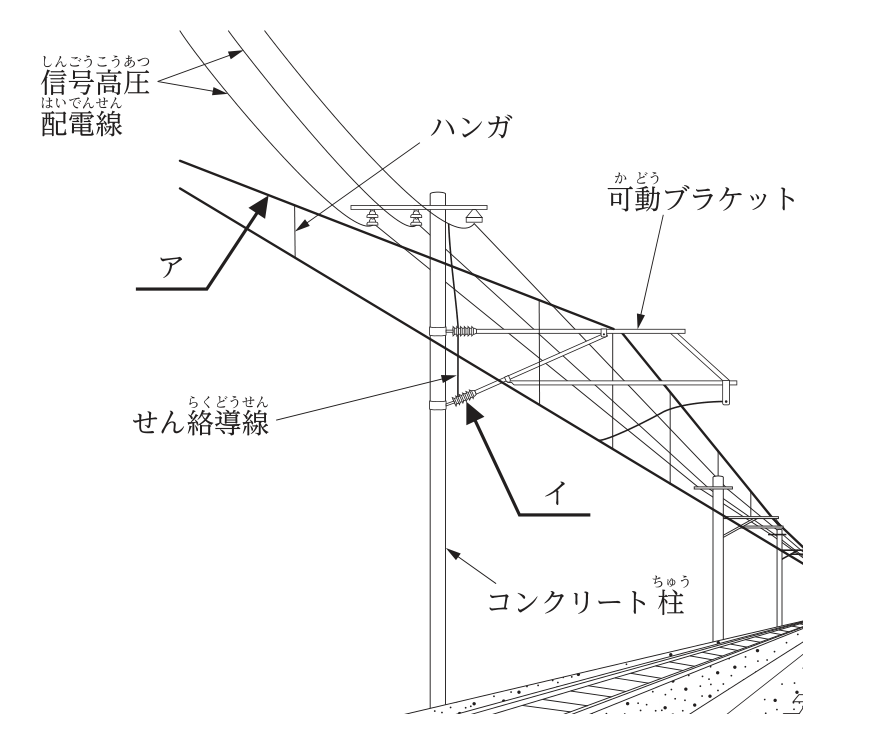

1. カテナリ式の電車線では，ハンガで結ばれた2本の線のうち，上の線がちょう架線（ア）で，下の線がちょう架線からハンガでつり下げられたトロリ線である。負き電線は交流のBTき電方式などで電流を変電所に戻す線で，柱の上部などに別に張られる。
2. 可動ブラケットの柱側の根元で，ブラケットを柱から絶縁している棒状のがいしは長幹がいし（イ）である。懸垂がいしは笠形の磁器を連結してつり下げて使うがいしである。

選択肢ごとの解説

1. 1．不適当。アはハンガでトロリ線をつり下げているちょう架線であり，イは棒状の長幹がいしである。
2. 2．不適当。イは長幹がいしで正しいが，アは負き電線ではなくちょう架線である。
3. 3．適当。アはちょう架線，イは長幹がいしである。
4. 4．不適当。アはちょう架線で正しいが，イは笠形を連結した懸垂がいしではなく棒状の長幹がいしである。
