分流器の接続

正解

正解：2．電流計に0.01Ωを並列に接続した回路

解き方

1. 電流計の測定範囲を広げるには，分流器（抵抗）を電流計と並列に接続し，電流の一部を分流器にバイパスさせる。
2. 倍率 m ＝ 50/10 ＝ 5 なので，電流計に10A，分流器に40Aを流せばよい。並列なので電圧が等しく，0.04×10 ＝ Rs×40 より Rs ＝ 0.01Ω。式で書くと Rs ＝ r/(m－1) ＝ 0.04/(5－1) ＝ 0.01Ω である。

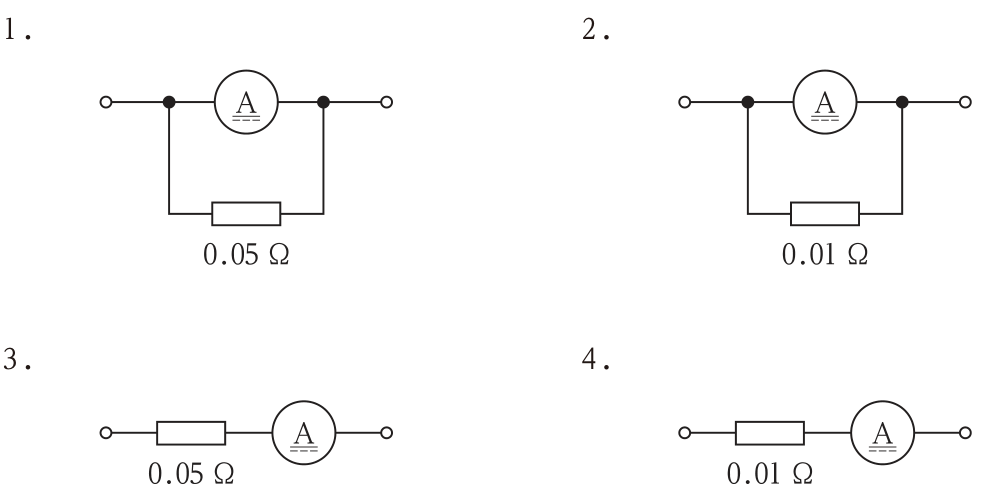

選択肢ごとの解説

1. 1．誤り。並列接続は正しいが，0.05Ωでは分流器に8Aしか流れず，測定範囲は18Aまでになる。
2. 2．正しい。0.01Ωを並列に接続すると50Aまで測定できる。
3. 3．誤り。抵抗を直列にすると電流計に流れる電流は減らないので，測定範囲は広がらない。
4. 4．誤り。直列に接続しても測定範囲は広がらない。
