平行導体板間の平等電界
これは2級電気工事施工管理技士 第一次検定 令和8年度 前期（2026年6月14日（日）実施） No.2の問題です。論点は「電気理論」（重要度A・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

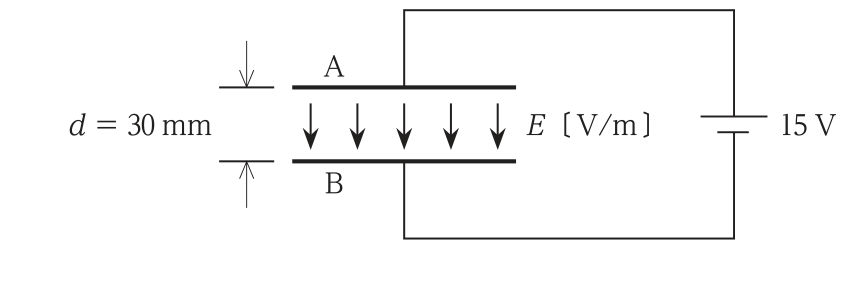

図に示す平行導体板AB間に生じる平等電界Eの大きさの値〔V/m〕として，正しいものはどれか。
ただし，平行導体板A及びBの面積は，導体板間の間隔dに対して十分に大きいものとする。
解答欄
正解
正解：3．500 V/m
解き方
- 3．の 500 V/m が正しい。平行導体板間の平等電界の大きさは E = V / d で求める。
- E = 15 V / (30 × 10⁻³ m) = 500 V/m となる。
- 平行導体板の面積が間隔に比べて十分に大きいとき，板の間の電界はどこでも大きさと向きが同じ平等電界になり，電圧を間隔で割れば求められる。
選択肢ごとの解説
- 1．誤り。50 V/m は間隔を 0.3 m と誤って換算した値である。
- 2．誤り。200 V/m は E = V / d に図の値を当てはめても得られない値である。
- 3．正しい。15 / 0.03 = 500 V/m である。
- 4．誤り。2 000 V/m は E = V / d に図の値を当てはめても得られない値である。
引っかけ：単位 V/m のとおり「電圧÷間隔〔m〕」。mm を m に直してから計算する（30 mm＝0.03 m＝30 × 10⁻³ m）。
