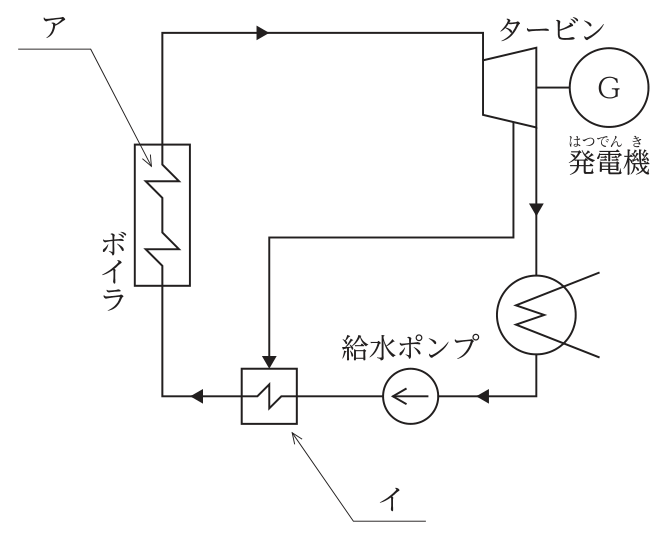

再生サイクルの構成

正解

正解：3．ア：過熱器　イ：給水加熱器

解き方

1. ボイラの蒸発管で発生した飽和蒸気を，さらに加熱して過熱蒸気にしてからタービンへ送る機器が過熱器（ア）である。再熱器は高圧タービンを出た蒸気を再加熱して低圧タービンへ送るもので，タービンが1段の図の構成にはない。
2. 再生サイクルは，タービンの途中から抽気した蒸気で給水を加熱する給水加熱器（イ）を設けるサイクルである。抽気した蒸気の熱は復水器で捨てられずに給水の加熱に使われるので，熱効率が向上する。

選択肢ごとの解説

1. 1．不適当。イは給水加熱器で正しいが，アはボイラの蒸気をタービンに送る前に加熱する過熱器である。
2. 2．不適当。アは過熱器，イは給水加熱器で，どちらも誤りである。
3. 3．適当。アは過熱器，イは給水加熱器である。
4. 4．不適当。アは過熱器で正しいが，イはタービンの抽気で給水を加熱する給水加熱器で，復水器ではない。
