強制循環ボイラの構成

正解

正解：3．ア 循環ポンプ ― イ 過熱器

解き方

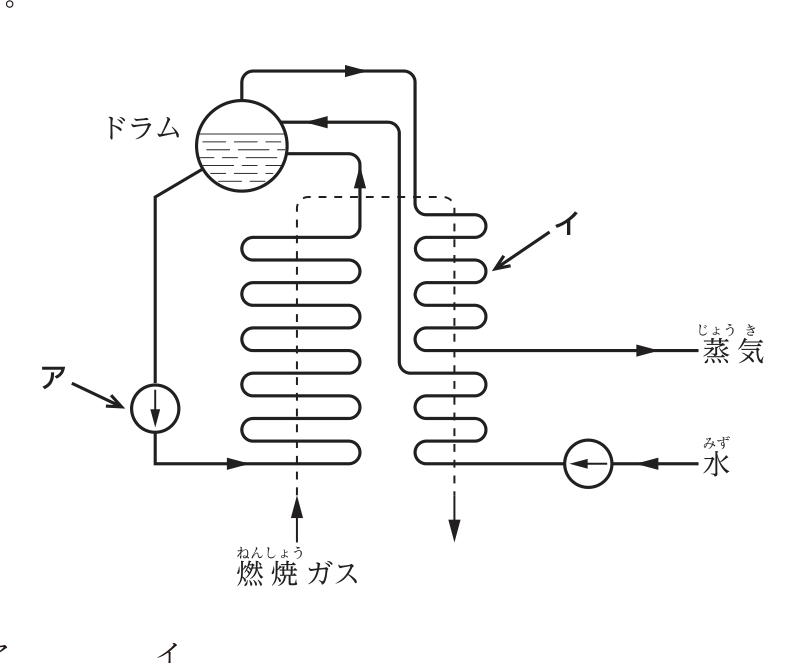

1. 3．の組合せが適当である。強制循環ボイラは，ドラムから降水管で下りてきた水を循環ポンプ（ア）で蒸発管（水管）に送り込み，強制的に循環させるボイラである。
2. ドラムで分離した飽和蒸気は，燃焼ガスの通路に置かれた過熱器（イ）でさらに加熱されて過熱蒸気となり，タービンへ送られる。
3. 給水ポンプは，図の右下の「水」の入口にあるポンプで，給水をボイラへ送る。再熱器は高圧タービンを出た蒸気を再び加熱する装置で，ドラムからの蒸気を加熱するものではない。

選択肢ごとの解説

1. 1．不適当。イの過熱器は正しいが，アはドラムの水を循環させる循環ポンプで給水ポンプではない。
2. 2．不適当。アは循環ポンプ，イは過熱器で，どちらも違う。
3. 3．適当。アは循環ポンプ，イは過熱器である。
4. 4．不適当。アの循環ポンプは正しいが，ドラムからの蒸気を加熱するイは過熱器で再熱器ではない。
