ヒートポンプの原理

正解

正解：3．ア：圧縮機　イ：凝縮器

解き方

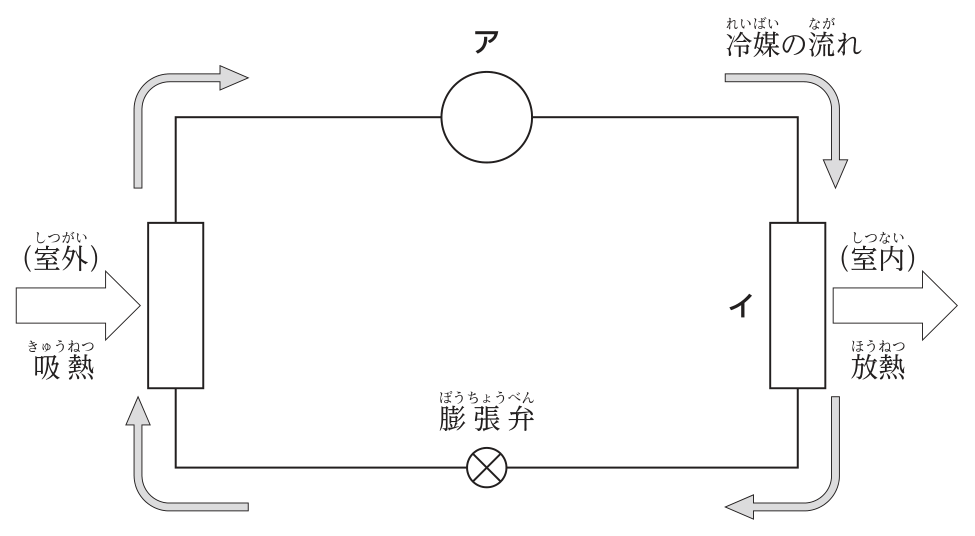

1. ヒートポンプは，圧縮機（ア）で冷媒を圧縮して高温高圧のガスにし，凝縮器で放熱させて液化し，膨張弁で減圧して低温低圧にし，蒸発器で周囲から吸熱して蒸発させるサイクルで，低温側から高温側へ熱をくみ上げる。
2. 図はイで室内に放熱しているので，イは凝縮器であり，暖房運転の状態である。冷房運転では四方弁で冷媒の流れを逆にし，室内側の熱交換器が蒸発器になって室内から吸熱する。

選択肢ごとの解説

1. 1．不適当。イは凝縮器で正しいが，アは送風機ではなく冷媒を圧縮する圧縮機である。
2. 2．不適当。アは圧縮機，イは放熱しているので凝縮器である。
3. 3．適当。アは圧縮機，イは凝縮器である。
4. 4．不適当。アは圧縮機で正しいが，イは放熱しているので蒸発器ではなく凝縮器である。
