交流電化区間の電車線路の部材

正解

正解：3．ア：可動ブラケット　イ：ハンガ

解き方

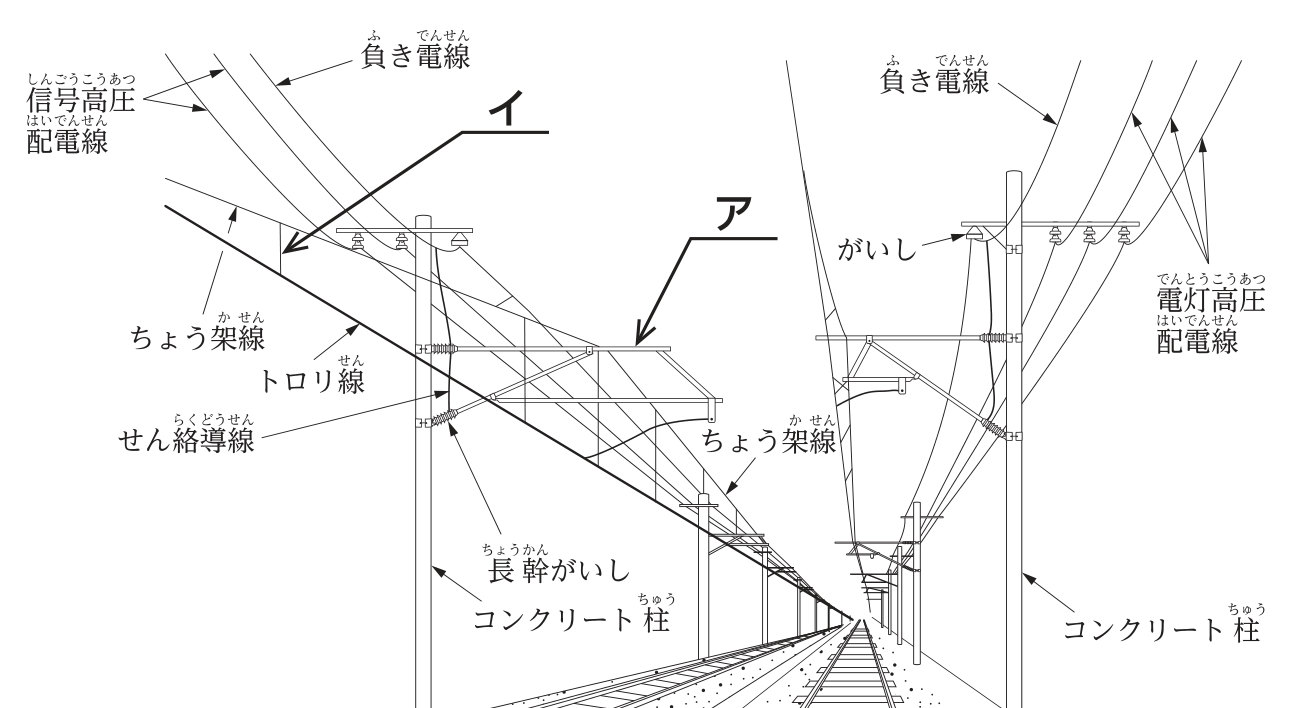

1. 電柱から線路の上に張り出してちょう架線を支持する管状の部材は可動ブラケット（ア）である。温度変化で電車線が線路方向に伸縮したとき，ブラケットが回転して追従できるようになっている。
2. ちょう架線からトロリ線をつり下げ，トロリ線の高さを一定に保つ短い部材はハンガ（イ）である。腕金は電柱上部で配電線・き電線などを支持する横材，アームタイは腕金を斜めに支える補強材である。

選択肢ごとの解説

1. 1．不適当。アは腕金ではなく可動ブラケット，イはアームタイではなくハンガである。
2. 2．不適当。イはハンガで正しいが，アは腕金ではなく可動ブラケットである。
3. 3．適当。アは可動ブラケット，イはハンガである。
4. 4．不適当。アは可動ブラケットで正しいが，イはアームタイではなくハンガである。
