ネットワーク工程の作業の順序

正解

正解：4．作業Gが終了していなくても，作業Hが終了すると，作業Kが開始できる。

解き方

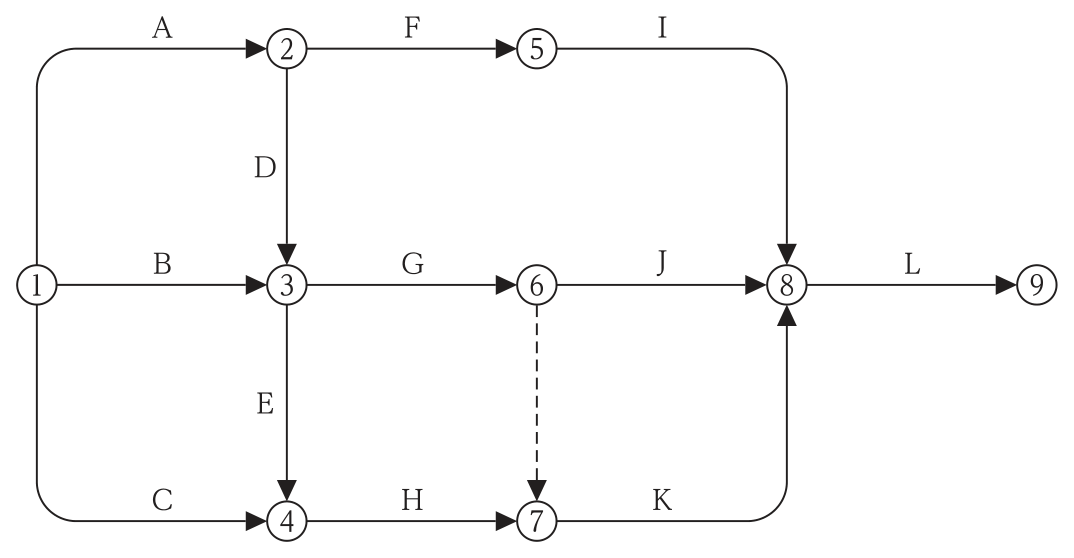

1. 作業Kは結合点⑦から始まる。⑦には作業Hと，結合点⑥からのダミーが入っているので，Kを開始するには作業Hと作業G（⑥に入る作業）の両方が終了していなければならない。よって4が不適当。
2. Fは②から始まり，②に入るのはAだけ。Hは④から始まり，④に入るのはCとE。Jは⑥から始まり，⑥に入るのはG。Lは⑧から始まり，⑧に入るのはI・J・K。

選択肢ごとの解説

1. 1．適当。Fは結合点②に入るAが終われば開始でき，Bには関係しない。
2. 2．適当。Hは結合点④に入るCとEが終われば開始できる。
3. 3．適当。Jは結合点⑥に入るGが終われば開始できる。
4. 4．不適当。ダミー⑥→⑦があるので，KはHだけでなくGの終了も必要である。
5. 5．適当。Lは結合点⑧に入るI・J・Kがすべて終われば開始できる。
