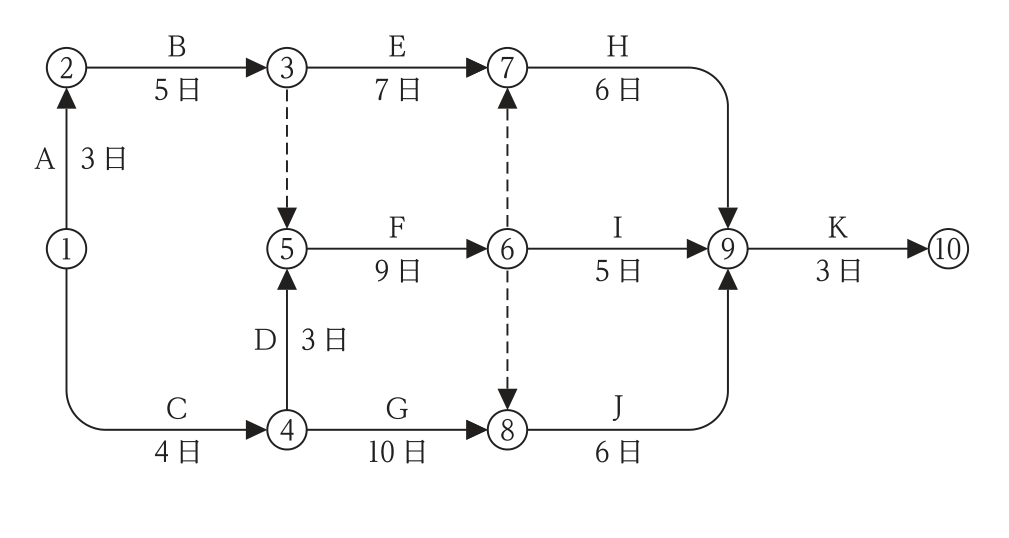

ネットワーク工程表の読み方

正解

正解：2．作業Hは，イベント①から15日後に開始できる。

解き方

1. 2．が不適当である。最早開始時刻は ①0，②3，③8，④4，⑤max(8, 4+3)=8，⑥8+9=17，⑦max(8+7, 17)=17，⑧max(4+10, 17)=17，⑨max(17+6, 17+5, 17+6)=23，⑩23+3=26 である。
2. 作業 H は⑦から始まるので，最早で 17 日後に開始できる。15 日後ではない（③→⑦の作業 E だけなら 15 日だが，⑥からのダミーにより作業 F の完了を待つ）。
3. 所要工期は 26 日，クリティカルパスは A→B→ダミー→F→ダミー→H→K と A→B→ダミー→F→ダミー→J→K（いずれも 26 日）。作業 D と G は④から同時に開始でき，作業 F は 17 日後に完了する。

選択肢ごとの解説

1. 1．適当。所要工期は 26 日である。
2. 2．不適当。作業 H はダミーがあるので 17 日後に開始できる。
3. 3．適当。D と G はともに④から開始できる。
4. 4．適当。作業 F は 8 + 9 = 17 日後に完了する。
5. 5．適当。F と K はクリティカルパス上の作業である。
