シンプルカテナリ式電車線路の構成

正解

正解：2．ア：き電線　イ：トロリ線

解き方

1. 直流電化区間のシンプルカテナリ式電車線路では，電柱の上部に腕金とがいしでき電線を支持し，電柱から張り出した可動ブラケットでちょう架線とトロリ線を支持する。トロリ線はちょう架線からハンガでつり下げられ，可動ブラケットの下側のパイプに付けた振止め金具で左右の位置が保持される。

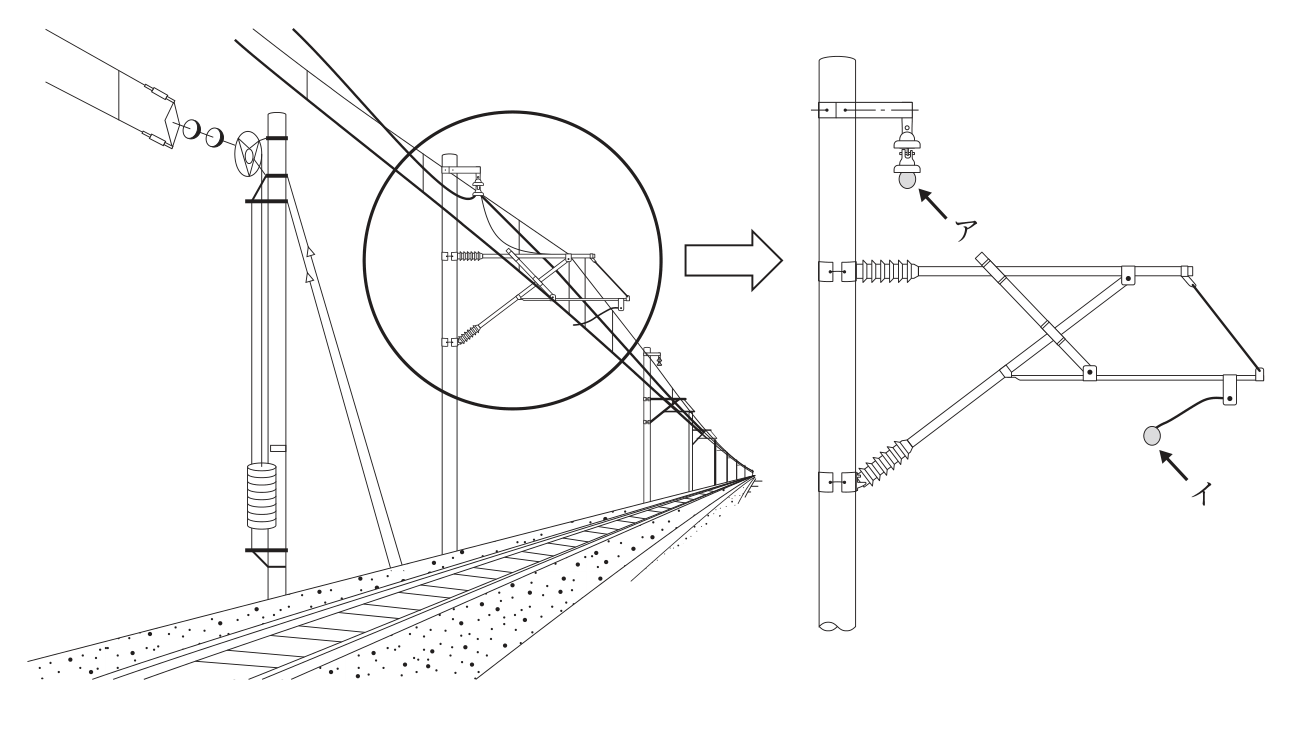

2. 図のアは電柱頂部の腕金からがいしでつり下げられた線で，き電線である。イは可動ブラケットの下側のパイプから下がる振止め金具の先で保持された線で，トロリ線である。よって2．の組合せが適当である。

選択肢ごとの解説

1. 1．不適当。アはき電線であるが，イはちょう架線ではなくトロリ線である。
2. 2．適当。アはき電線，イはトロリ線である。
3. 3．不適当。アはちょう架線ではなくき電線である。
4. 4．不適当。アはき電線，イはトロリ線である。
