ネットワーク工程の所要工期

正解

正解：4．17日

解き方

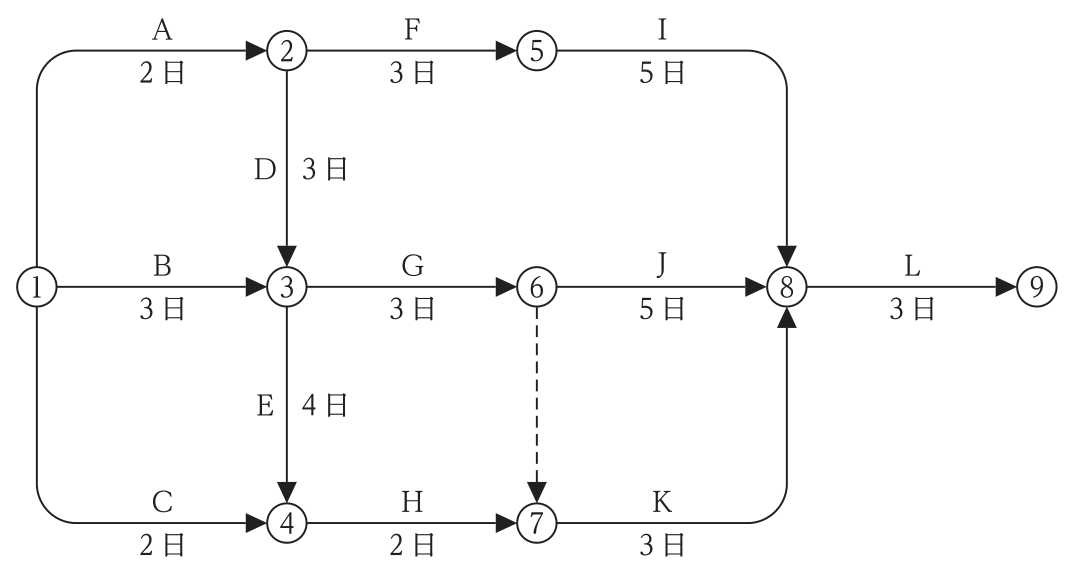

1. 各結合点の最早開始時刻を求める。②＝2，③＝max(2＋3，3)＝5，⑤＝2＋3＝5，④＝max(5＋4，2)＝9，⑥＝5＋3＝8。
2. ⑦＝max(9＋2，8＋0)＝11，⑧＝max(5＋5，8＋5，11＋3)＝14，⑨＝14＋3＝17。
3. クリティカルパスは ①→②→③→④→⑦→⑧→⑨（A→D→E→H→K→L）で，所要工期は17日。

選択肢ごとの解説

1. 1．誤り。10日は ①→②→⑤→⑧ の経路の日数である。
2. 2．誤り。12日に該当する最長経路はない。
3. 3．誤り。14日は結合点⑧の最早開始時刻で，作業Lの3日が入っていない。
4. 4．正しい。最長経路 A→D→E→H→K→L で 2＋3＋4＋2＋3＋3 ＝ 17日。
5. 5．誤り。19日となる経路はない。
