パレート図の読み方

正解

正解：4．工事全体の損失金額を効果的に低減するためには，配管等支持不良の項目を改善すれば良い。

解き方

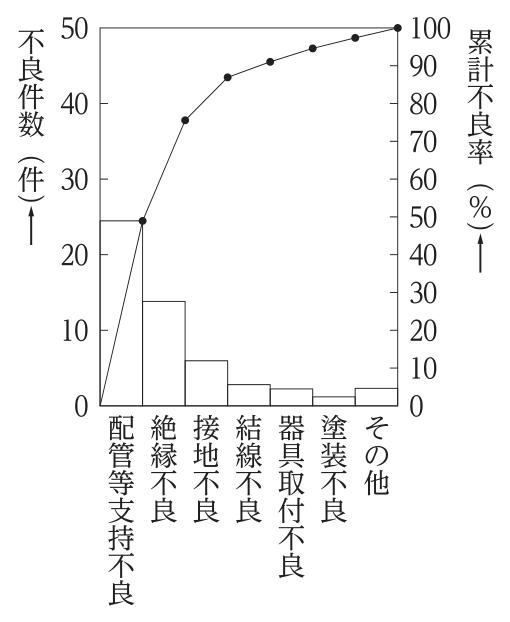

1. パレート図は不良項目を件数の多い順に並べた棒グラフと累計比率の折れ線で，重点的に改善すべき項目がわかる。
2. この図は不良件数の図であり，損失金額はわからない。損失金額を効果的に下げる項目は，項目ごとの損失金額を調べないと決められない。よって4が不適当。

選択肢ごとの解説

1. 1．適当。項目が件数の多い順に並ぶので順位がわかりやすい。
2. 2．適当。累計100％が左軸の50件に対応するので，全体の不良件数は約50件である。
3. 3．適当。配管等支持不良は約25件で，累計不良率は約50％である。
4. 4．不適当。図は不良件数を表しており，損失金額の低減に効果的な項目はこの図からは判断できない。
5. 5．適当。上位4項目までの累計不良率は約90％である。
