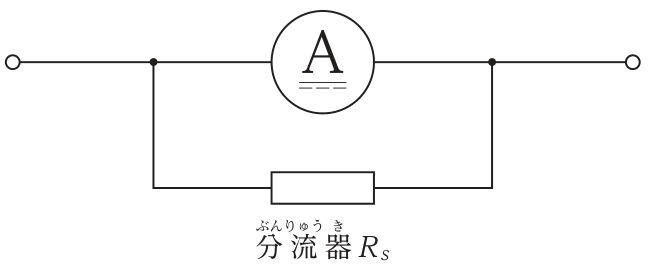

電流計の分流器

正解

正解：2．1Ω

解き方

1. 測定範囲の倍率は m＝0.1÷0.01＝10 で，分流器の抵抗は Rs＝r/(m－1) で求める。
2. Rs＝9÷(10－1)＝1Ω となる（選択肢2）。
3. 確かめると，最大電流0.1Aのとき電流計に10mA，分流器に 0.1－0.01＝0.09A が流れる。並列なので両端の電圧は等しく，電流計の電圧は 0.01×9＝0.09V なので，Rs＝0.09÷0.09＝1Ω となる。

選択肢ごとの解説

1. 1．誤り。0.9Ωは r/m（9÷10）で計算した値である。
2. 2．正しい。9÷9＝1Ωである。
3. 3．誤り。81Ωは倍率器の考え方（(m－1)r＝9×9）で計算した値である。
4. 4．誤り。90Ωは m×r（10×9）で計算した値である。
