ブリッジ回路の電流
これは2級電気工事施工管理技士 第一次検定 令和2年度 後期（2020年11月8日（日）実施） No.3の問題です。論点は「電気理論」（重要度A・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

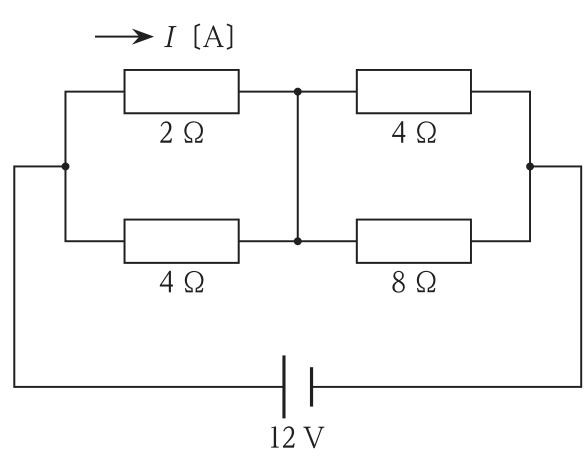

図に示す回路において，2Ωの抵抗に流れる電流I〔A〕の値として，正しいものはどれか。
解答欄
正解
正解：3．2A
解き方
- 上下の中間点が導線で結ばれているので，回路は「2Ωと4Ωの並列」と「4Ωと8Ωの並列」の直列とみなせる。2×4/(2＋4)＝4/3Ω，4×8/(4＋8)＝8/3Ω で，合成抵抗は4Ω，全電流は 12÷4＝3A である。
- 左側の並列部分の電圧は 3×4/3＝4V なので，2Ωに流れる電流は 4÷2＝2A となる（選択肢3）。なお 2：4＝4：8 でブリッジは平衡しており，中間の導線には電流が流れない。
選択肢ごとの解説
- 1．誤り。計算の誤りである。
- 2．誤り。計算の誤りである。
- 3．正しい。4V÷2Ω＝2Aである。
- 4．誤り。全電流の値である。
引っかけ：平衡したブリッジでは中間の導線を開いても短絡しても結果は同じ。上の枝だけで 12÷(2＋4)＝2A と求めてもよい。
