直線電流による磁界
これは2級電気工事施工管理技士 第一次検定 令和2年度 後期（2020年11月8日（日）実施） No.2の問題です。論点は「電気理論」（重要度A・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

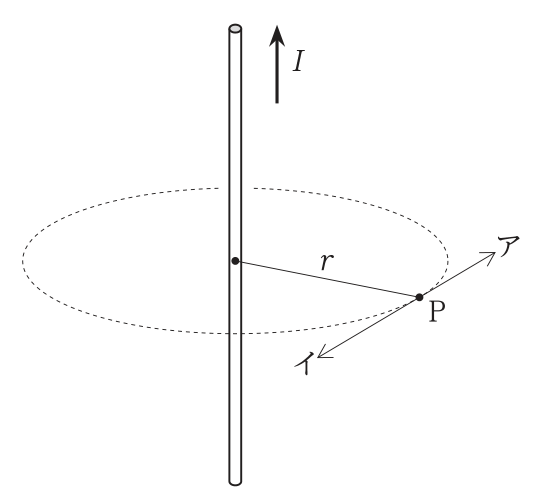

無限に長い直線状導体に図に示す方向に電流I〔A〕が流れているとき，点Pにおける磁界の向きと磁界の大きさ〔A/m〕の組合せとして，適当なものはどれか。
ただし，直線状導体の中心から点Pまでの距離はr〔m〕とする。
解答欄
正解
正解：1．磁界の向き：ア 磁界の大きさ：I/(2πr)
解き方
- 右ねじの法則により，上向きの電流のまわりには，上から見て反時計回りの磁界ができる。円の手前側にある点Pでは，磁界は右奥向き（ア）になる。
- 無限長の直線電流による磁界の大きさは H＝I/(2πr) である（アンペアの周回積分の法則）。よって選択肢1が適当である。
- 磁界の大きさは電流に比例し，距離rに反比例する（距離の2乗ではない）。点電荷による電界や点光源による照度が距離の2乗に反比例するのと区別する。
選択肢ごとの解説
- 1．適当。向きはア，大きさはI/(2πr)である。
- 2．不適当。磁界の大きさは距離に反比例し，I/(2πr)である。
- 3．不適当。大きさI/(2πr)は正しいが，向きは右ねじの法則によりアである。
- 4．不適当。向きも大きさも誤っている。
引っかけ：直線電流の磁界はI/(2πr)，円形コイルの中心の磁界はI/(2r)。
