ヒートポンプの原理（圧縮機）

正解

正解：1．圧縮機

解き方

1. ヒートポンプは，蒸発器で吸熱して気化した冷媒を圧縮機で高温高圧にし，凝縮器で放熱させ，膨張弁で低温低圧にして再び蒸発器に戻すサイクルである。

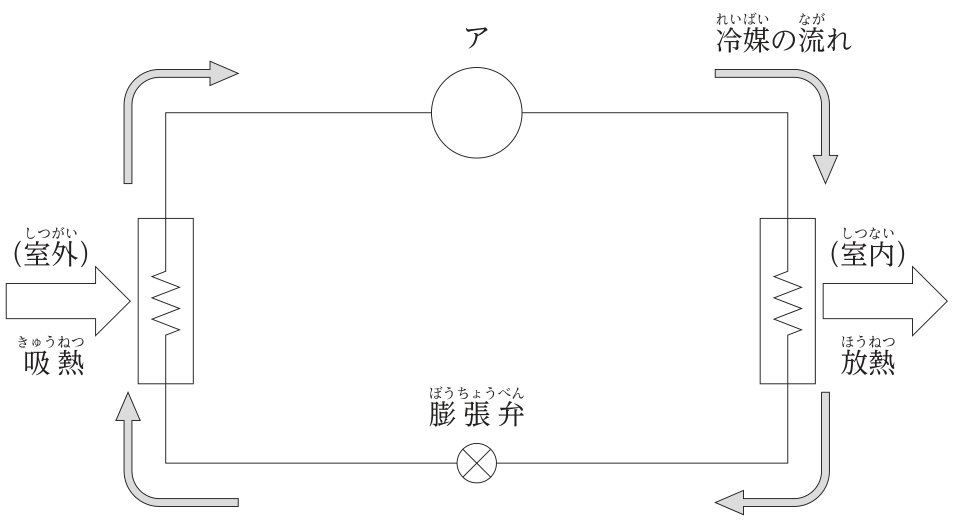

2. 図では室外側（吸熱）が蒸発器，室内側（放熱）が凝縮器で，その間にあるアは圧縮機である。よって選択肢1が適当である。
3. 暖房時は室内側の熱交換器が凝縮器，室外側が蒸発器となり，冷房時は四方弁で冷媒の流れを切り替えて，室内側が蒸発器，室外側が凝縮器となる。

選択肢ごとの解説

1. 1．適当。蒸発器と凝縮器の間で冷媒を圧縮する圧縮機である。
2. 2．不適当。凝縮器は室内側の放熱する熱交換器である。
3. 3．不適当。蒸発器は室外側の吸熱する熱交換器である。
4. 4．不適当。凝縮器・蒸発器はいずれも熱交換器であり，アはそれらの間で冷媒を圧縮する圧縮機である。
