高圧ピンがいし

正解

正解：3．高圧ピンがいし

解き方

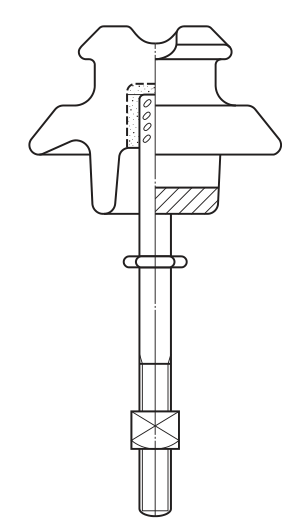

1. 図は，磁器の頭部の溝に電線を縛り付け，下部の鋼製のピンで腕金に取り付けるがいしで，高圧ピンがいしである。高圧架空配電線の直線部の支持に用いられる。
2. よって選択肢3が適当である。
3. 高圧ピンがいしは直線部の電線の支持に用い，電線を引き留める箇所には高圧耐張がいしを用いる。

選択肢ごとの解説

1. 1．不適当。耐霧がいしは，霧や塩分による汚損に強いようにひだを深くしたがいしである。
2. 2．不適当。長幹がいしは棒状の磁器の両端に連結金具を持ち，つり下げて用いる。
3. 3．適当。頭部の溝に電線を縛り，下部のピンで腕金に取り付ける高圧ピンがいしである。
4. 4．不適当。ラインポストがいしは棒状の磁器の下部を鉄構などに直立固定し，頭部で電線を支持する。
