土留め支保工の部材（腹起しと中間杭）

正解

正解：1．ア：腹起し　イ：中間杭

解き方

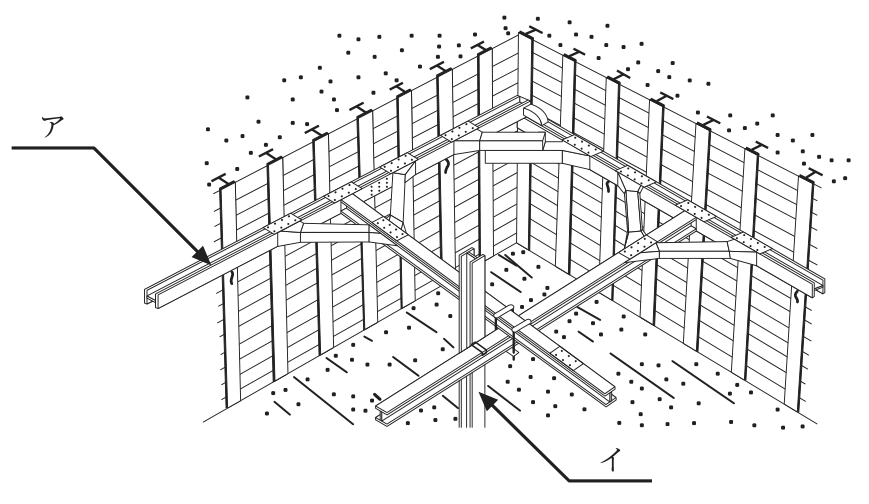

1. アは土留め壁に沿って水平に取り付けた部材で，壁からの土圧を受ける腹起しである。
2. イは掘削の内部に立て，切梁の交差部などを支えてたわみや座屈を防ぐ中間杭である。よって選択肢1が適当である。
3. 切梁は向かい合う腹起しの間に水平に渡して土圧を支える部材，火打ちは腹起しと切梁の隅角部に斜めに入れる部材である。中間杭は長い切梁の座屈長さを短くし，支保工の自重も支える。

選択肢ごとの解説

1. 1．適当。アは腹起し，イは中間杭である。
2. 2．不適当。アの腹起しは正しいが，イは土留め壁の中の親杭ではなく，掘削内部の中間杭である。
3. 3．不適当。アは切梁ではなく腹起しで，イも親杭ではなく中間杭である。
4. 4．不適当。イの中間杭は正しいが，アは壁に沿う腹起しで，切梁ではない。
