山留め支保工の部材（切梁・火打ち梁）

正解

正解：4．ア 切梁 ― イ 火打ち梁

解き方

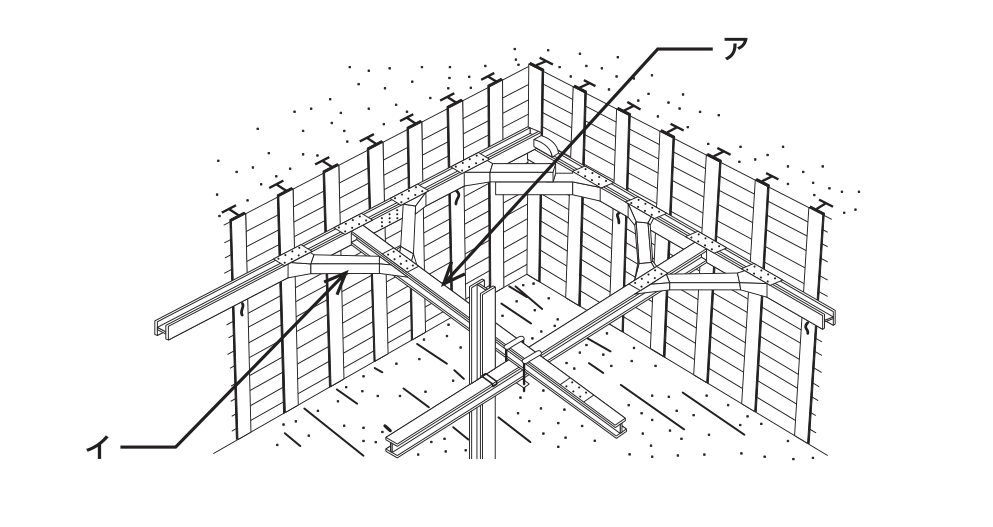

1. 4．の組合せが適当である。アは，掘削部を横断して対面の腹起しの間に架け渡し，土圧を受ける水平の部材で切梁である。
2. イは，腹起しと切梁の取合い部（隅角部）に斜めに入れて，腹起しのスパンを短くし支保工を補強する部材で火打ち梁である。
3. 腹起しは山留め壁に沿って水平に設け，壁からの土圧を切梁に伝える部材，中間杭（棚杭）は切梁の座屈を防ぐため交差部を支える鉛直の杭である。

選択肢ごとの解説

1. 1．不適当。アは切梁で腹起しではなく，イは斜めに入れる火打ち梁で中間杭ではない。
2. 2．不適当。イの火打ち梁は正しいが，アは対面の腹起しを結ぶ切梁である。
3. 3．不適当。アの切梁は正しいが，イは鉛直の杭ではなく斜めの火打ち梁である。
4. 4．適当。アは切梁，イは火打ち梁である。
