日負荷曲線と日負荷率・需要率
これは2級電気工事施工管理技士 第一次検定 令和元年度 後期（2019年11月10日（日）実施） No.15の問題です。論点は「配電」（重要度A・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

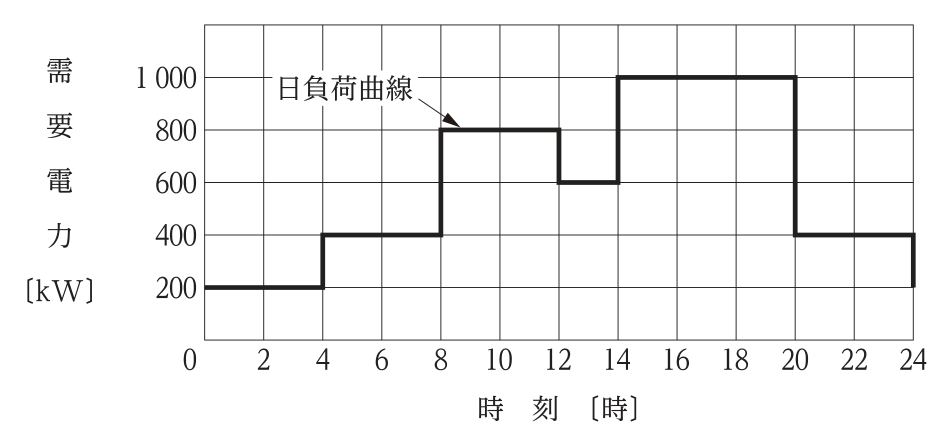

図に示す日負荷曲線の日負荷率又は需要率として，正しいものはどれか。
ただし，設備容量は1200kWとする。
解答欄
正解
正解：2．日負荷率 60％
解き方
- 1日の電力量は 200×4＋400×4＋800×4＋600×2＋1000×6＋400×4＝14400kW・h で，平均需要電力は 14400÷24＝600kW，最大需要電力は1000kWである。
- 日負荷率＝600÷1000×100＝60％，需要率＝1000÷1200×100≒83％ となる。よって選択肢2が正しい。
選択肢ごとの解説
- 1．誤り。日負荷率は60％で，50％は平均需要電力を500kWとした場合の値である。
- 2．正しい。平均600kW÷最大1000kW＝60％である。
- 3．誤り。需要率は 1000÷1200×100≒83％ である。
- 4．誤り。需要率は約83％であり，60％は日負荷率の値である。
引っかけ：負荷率＝平均÷最大，需要率＝最大÷設備容量。1日の電力量は，日負荷曲線の「電力×時間」の面積で求める。
