ガントチャート工程表

正解

正解：1．ガントチャート工程表

解き方

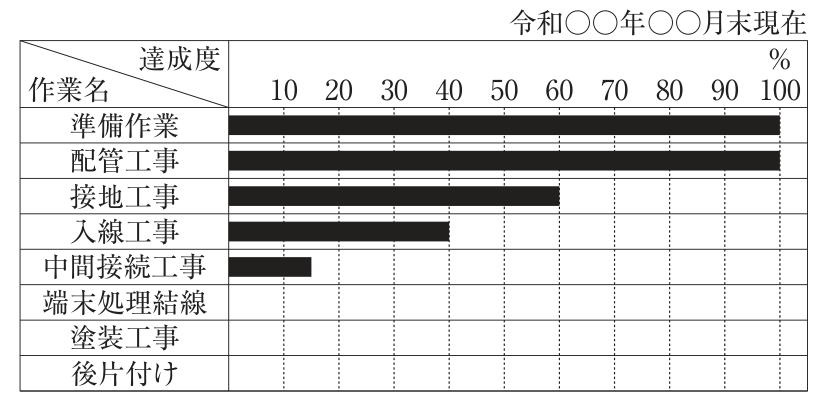

1. 縦軸に作業名，横軸に達成度（％）をとり，各作業の進捗を横棒で示した工程表はガントチャート工程表である。
2. よって選択肢1が適当である。
3. ガントチャートは作成が容易で，各作業の現時点の進み具合がひと目で分かる。一方，各作業の所要日数や開始・終了の時期，作業の前後関係，工期に影響する作業は分からない。

選択肢ごとの解説

1. 1．適当。横軸が達成度（％）のガントチャートである。
2. 2．不適当。バーチャートは横軸に月日をとり，各作業の開始から終了までを横線で表す。
3. 3．不適当。QC工程表は工程ごとの品質管理の項目と方法を整理した表である。
4. 4．不適当。タクト工程表は縦軸に階，横軸に時間をとり，繰返し作業の流れを表す。
