軌間

正解

正解：3．ウ

解き方

1. 軌間は，直線区間における左右のレール頭部の内側の間の最短距離である。

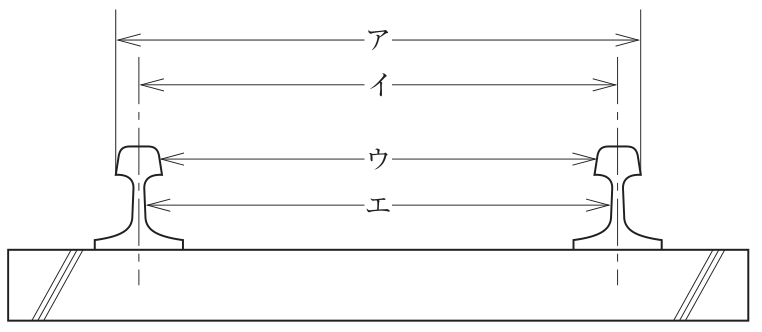

2. 図ではレール頭部の内側どうしを示すウが軌間である（選択肢3）。
3. 日本の在来線の多くは1067mm（狭軌），新幹線は1435mm（標準軌）である。軌間は，レール頭面から一定の深さの位置で内側どうしを測る。

選択肢ごとの解説

1. 1．不適当。アはレールの外側どうしの距離で，軌間よりレール頭部の幅の分だけ大きい。
2. 2．不適当。イはレールの中心線どうしの距離で，軌間ではない。
3. 3．適当。ウはレール頭部の内側どうしの最短距離で，これが軌間である。
4. 4．不適当。エはレール頭部より下の部分どうしの距離で，軌間の測り方とは異なる。
