送電用鉄塔のマット基礎

正解

正解：2．図の2

解き方

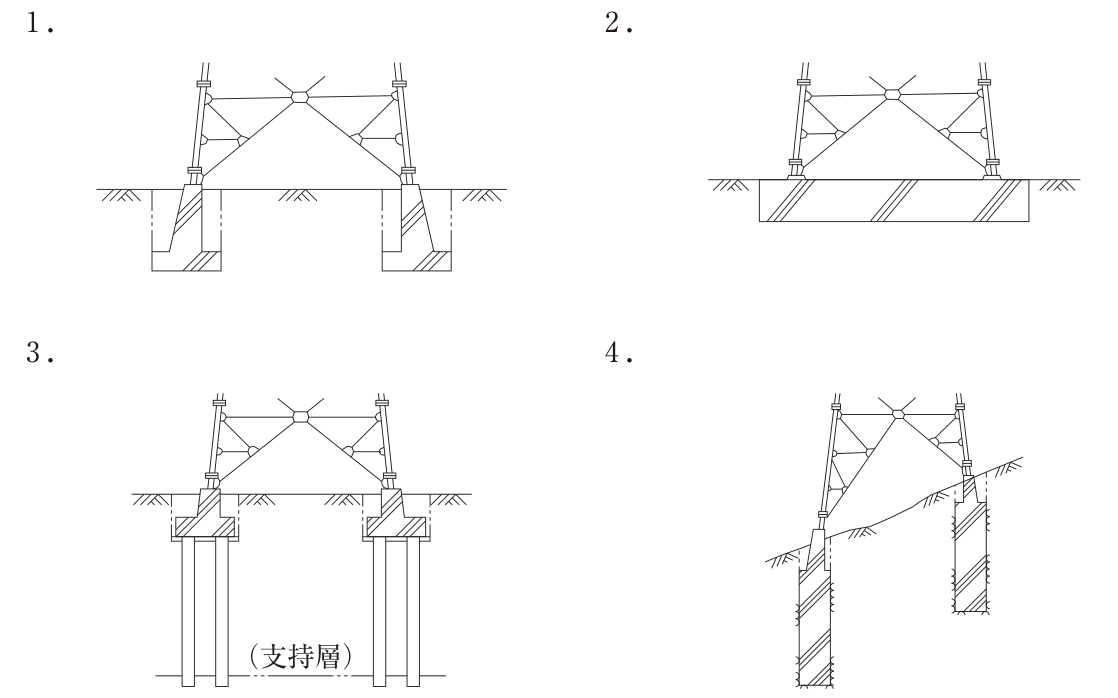

1. マット基礎は，鉄塔の4脚全体を1枚の大きな鉄筋コンクリートの版（べた基礎）で支える基礎で，地盤の支持力が小さい場所などに用いられる。
2. よって図の2（選択肢2）が適当である。
3. 逆T字形基礎は一般的な地盤に，杭基礎は軟弱な地盤に，深礎基礎は山岳地の傾斜地に，マット基礎は地盤の支持力が小さく基礎の底面積を大きくする必要がある場合などに用いられる。

選択肢ごとの解説

1. 1．不適当。各脚を個別の逆T字形基礎で支えるもので，マット基礎ではない。
2. 2．適当。4脚を1枚の版で支えるマット基礎である。
3. 3．不適当。杭で支持層に荷重を伝える杭基礎で，軟弱地盤に用いる。
4. 4．不適当。深い円柱状の基礎（深礎基礎）で，山岳地に用いられる。
