テレビ共同受信設備の図記号
これは2級電気工事施工管理技士 第一次検定 令和元年度 前期（2019年6月9日（日）実施） No.39の問題です。論点は「設計・契約」（重要度B・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘・現行の法令・基準との関係が読めます。

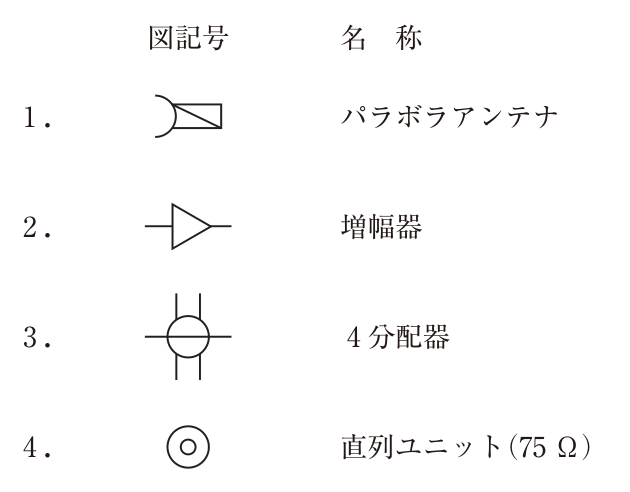

テレビ共同受信設備に用いる配線用図記号と名称の組合せとして，「日本工業規格（JIS）」上，誤っているものはどれか。
解答欄
正解
正解：3．4分配器 ― 図の3の記号
解き方
- JIS C 0303では，分岐器は幹線が円を貫通する形で，分岐する端子を円から出る短線で表す。図の3は幹線が円を貫通し，上下に2本ずつの分岐線を出した4分岐器の記号である。分配器は円から出力の線を出す形で，幹線は貫通しない。
- 4分配器とした選択肢3が誤りである。
選択肢ごとの解説
- 1．正しい。パラボラアンテナの図記号である。
- 2．正しい。増幅器の図記号で，三角形の向きが信号の伝わる方向を表す。
- 3．誤り。幹線が円を貫通するのは分岐器であり，図の3は4分岐器である。
- 4．正しい。直列ユニット（75Ω）の図記号で，幹線に直列に挿入してテレビ端子を取り出す。
引っかけ：線が円を「貫通」すれば分岐器，貫通しなければ分配器。分配器は入力を均等に分け，分岐器は幹線から一部を取り出す。
現行法令との関係：「日本工業規格（JIS）」は2019年7月の法改正で「日本産業規格（JIS）」に名称が変わった。この問題の答えは変わらない。
