排水槽の液面制御の電極棒
これは2級電気工事施工管理技士 第一次検定 令和元年度 前期（2019年6月9日（日）実施） No.33の問題です。論点は「機械設備」（重要度B・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

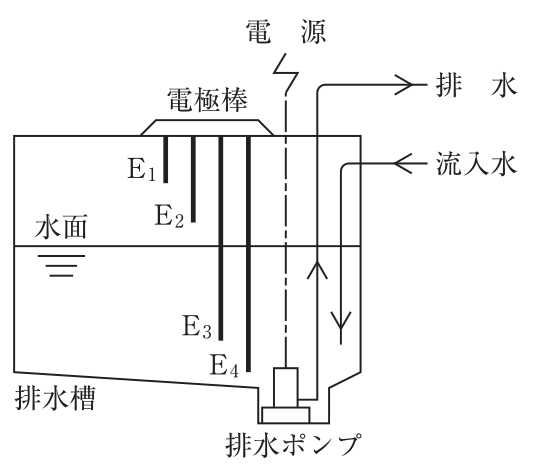

図に示す排水槽において，満水警報付液面制御を行う排水ポンプの始動用電極棒として，適当なものはどれか。
解答欄
正解
正解：2．E₂
解き方
- 電極棒による液面制御では，最も長い電極棒を共通（アース）電極とし，その他の電極棒で水位を検出する。満水警報付の排水槽では，一般に最も短いE₁を満水警報用，次のE₂をポンプ始動用，E₃をポンプ停止用，最も長いE₄を共通用とする。
- 排水ポンプは水位が上がったら始動し，下がったら停止するので，始動用は満水警報用の次に高い位置のE₂である（選択肢2）。
選択肢ごとの解説
- 1．不適当。E₁は最も高い水位を検出する満水警報用である。
- 2．適当。E₂は水位上昇を検出してポンプを始動させる。
- 3．不適当。E₃は水位低下を検出してポンプを停止させる。
- 4．不適当。E₄は最も長い共通（アース）電極である。
引っかけ：排水槽は「高い水位で始動，低い水位で停止」，給水用の受水槽は逆に「低い水位で始動」。
