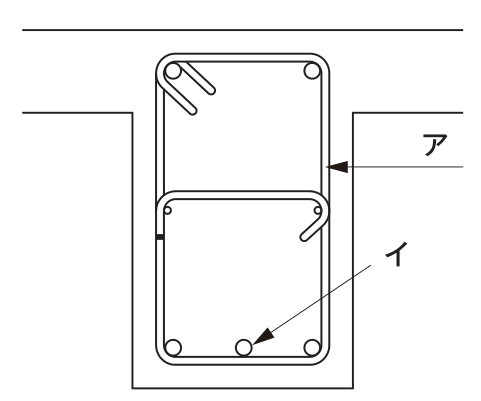

鉄筋コンクリート梁の配筋の名称

正解

正解：2．ア：あばら筋　イ：主筋

解き方

1. 梁の主筋を取り囲み，せん断力に抵抗する鉄筋をあばら筋（スターラップ）という。帯筋（フープ）は柱の主筋を取り囲む鉄筋である。
2. イは梁の下端に配置された軸方向の鉄筋で，曲げモーメントに抵抗する主筋である。よって選択肢2が適当である。
3. 主筋は曲げにより引張力が生じる側に配置し，あばら筋は主筋の外側を一定間隔で囲んでせん断ひび割れを防ぐ。腹筋は梁せいが大きい場合に側面に入れ，幅止め筋で連結する。

選択肢ごとの解説

1. 1．不適当。イは主筋であり，腹筋（梁の側面中間部に入れる補助の鉄筋）ではない。
2. 2．適当。アはあばら筋，イは主筋である。
3. 3．不適当。帯筋は柱の鉄筋であり，イも腹筋ではない。
4. 4．不適当。帯筋は柱の主筋を囲む鉄筋であり，アはあばら筋である。
