自動火災報知設備の配線用図記号
これは2級電気工事施工管理技士 第一次検定 平成29年度（2017年11月12日（日）実施） No.39の問題です。論点は「設計・契約」（重要度B・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘・現行の法令・基準との関係が読めます。

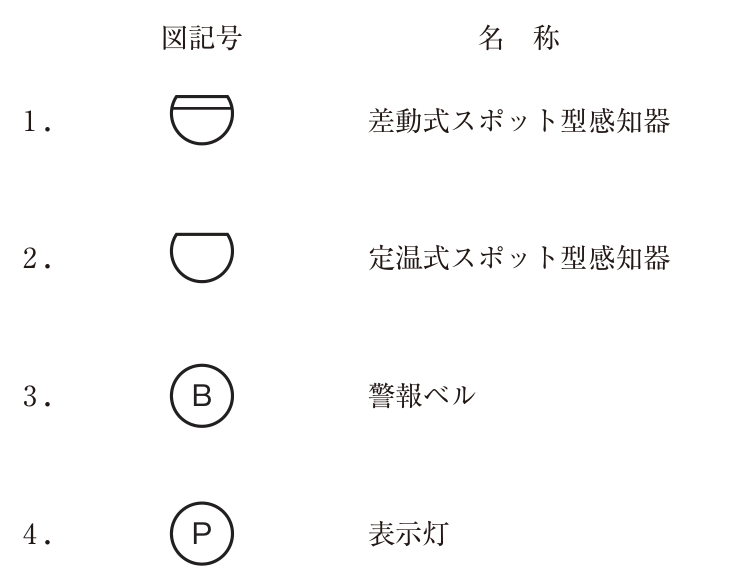

自動火災報知設備の配線用図記号と名称の組合せとして，「日本工業規格（JIS）」上，誤っているものはどれか。
解答欄
正解
正解：4．表示灯 ― 図の4の記号
解き方
- JIS C 0303（構内電気設備の配線用図記号）では，円の中にPを書いた記号はP型発信機を表す。表示灯は，円の半分を塗りつぶした記号である。
- 差動式スポット型感知器（半円の内側に平行線を加えたもの），定温式スポット型感知器（半円），警報ベル（円の中にB）は正しい組合せである。よって選択肢4が誤りである。
選択肢ごとの解説
- 1．正しい。差動式スポット型感知器の図記号で，熱感知器は半円形を基本とする。
- 2．正しい。定温式スポット型感知器の図記号である。
- 3．正しい。円の中にBを書いた記号は警報ベルである。
- 4．誤り。円の中にPの記号は発信機であり，表示灯は円の半分を塗りつぶした記号である。
引っかけ：Ⓟ＝発信機，Ⓑ＝ベル，半分塗りの円＝表示灯。発信機・表示灯・ベルは機器収容箱にまとめて設けることが多い。
現行法令との関係：「日本工業規格（JIS）」は2019年7月の法改正で「日本産業規格（JIS）」に名称が変わった。この問題の答えは変わらない。
