高低圧架空配電線路の引留め箇所の支線に必要な引張強さ

正解

正解：4．30 kN

解き方

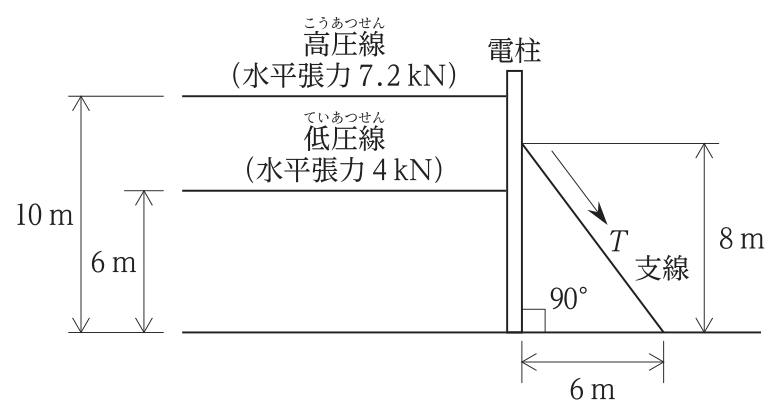

1. 電柱の根元のまわりのモーメントの釣合いを考える。電線による転倒モーメント＝7.2×10＋4×6＝72＋24＝96kN·m。
2. 支線の取付け高さ8m，根開き6mなので支線の長さは√(8²＋6²)＝10m，支線の水平分力＝T₀×6/10。モーメントの釣合い：T₀×0.6×8＝96 より T₀＝20kN。
3. 安全率1.5を見込むと，必要な引張強さ T＝20×1.5＝30kN。

選択肢ごとの解説

1. 1．誤り。支線の水平分力（96÷8＝12kN）そのもの。
2. 2．誤り。水平分力12kNに安全率1.5を掛けただけの値。
3. 3．誤り。支線の張力（20kN）で，安全率を見込んでいない。
4. 4．正しい。T＝96÷8÷0.6×1.5＝30kN。
5. 5．誤り。安全率を二重に掛けるなど計算を誤った値。
