単相3線式の負荷から求める変圧器の一次電流
これは1級電気工事施工管理技士 第二次検定 令和8年度（2026年10月18日（日）実施） 問題5 設問5-2の問題です。論点は「配電」（重要度B・解答の形は五肢択一・記述）。採点すると、解き方 2 手順・選択肢 5 つそれぞれの解説・引っかけの指摘が読めます。
次の問に答えなさい。

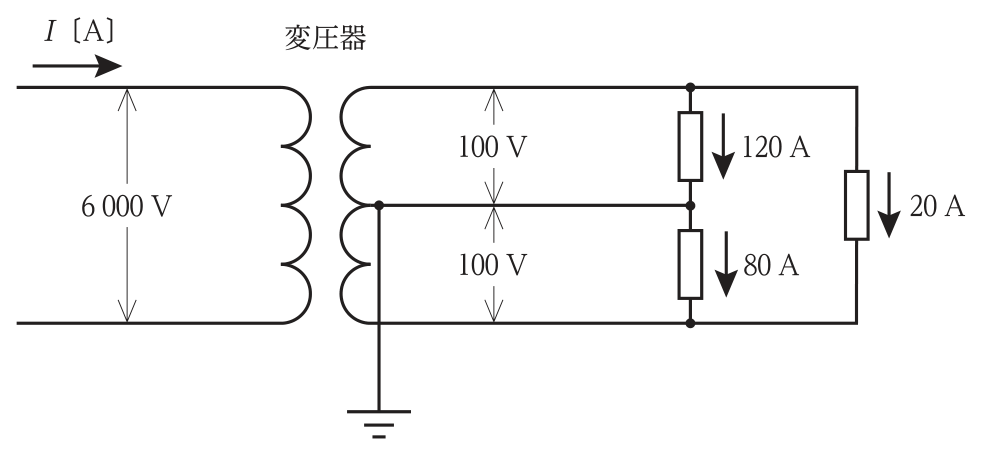

5-2 図に示す回路において，変圧器の一次電流の値I［A］として，正しいものはどれか。
ただし，各負荷の電流は図示の値，各負荷の力率は100％とし，変圧器及び電線路の損失は無視するものとする。
解答欄
正解
正解：5．4.0 A
解き方
- 二次側の負荷の電力の合計：100V×120A＋100V×80A＋200V×20A＝12 000＋8 000＋4 000＝24 000W。
- 損失を無視するので一次側の電力も24 000W。力率100％で I＝24 000÷6 000＝4.0A。
選択肢ごとの解説
- 1．誤り。120Aの負荷の電力（12 000W）だけで計算した値。
- 2．誤り。負荷の電力の合計を誤った値。
- 3．誤り。負荷の電力の合計を誤った値。
- 4．誤り。200V間の負荷も100Vとして計算した値（(120＋80＋20)×100÷6 000≒3.7A）。
- 5．正しい。24 000W÷6 000V＝4.0A。
引っかけ：両外線間の負荷は200Vがかかる。電流を単純に足さず，負荷ごとの電力を合計してから一次電圧で割る。
