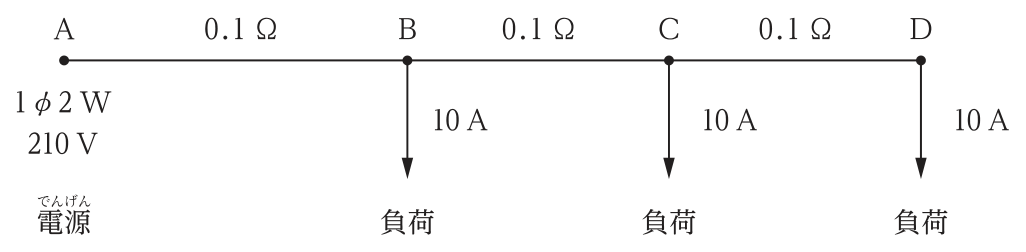

単相2線式配電線路のC点の線間電圧

正解

正解：2．200 V

解き方

1. A－B間にはB・C・Dの負荷電流の和30A，B－C間にはC・Dの負荷電流の和20Aが流れる（C－D間は10A）。
2. C点までの電圧降下＝2×0.1×30＋2×0.1×20＝6＋4＝10V。C点の線間電圧＝210−10＝200V。

選択肢ごとの解説

1. 1．誤り。D点の線間電圧（210−6−4−2＝198V）。
2. 2．正しい。210−2×0.1×30−2×0.1×20＝200V。
3. 3．誤り。A－B間の電流をC・Dの負荷分20Aとした値（210−2×0.1×20−2×0.1×20＝202V）。
4. 4．誤り。電圧降下を1線分だけで計算した値（210−0.1×30−0.1×20＝205V）。
5. 5．誤り。1線分で，かつA－B間の電流を20Aとした値（210−0.1×20−0.1×20＝206V）。
