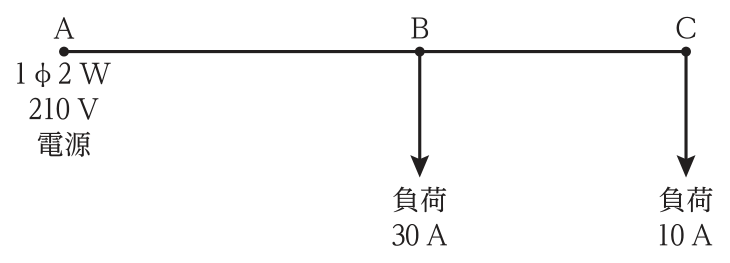

単相2線式配電線路のC点の線間電圧

正解

正解：3．192 V

解き方

1. A－B間には30＋10＝40A，B－C間には10Aが流れる。
2. A－B間の電圧降下＝2×0.2×40＝16V，B－C間の電圧降下＝2×0.1×10＝2V。C点の線間電圧＝210−16−2＝192V。

選択肢ごとの解説

1. 1．誤り。電流や抵抗を取り違えて電圧降下を大きく見積もった値。
2. 2．誤り。B－C間にも40Aが流れるとした値（210−16−8＝186V）。
3. 3．正しい。210−2×0.2×40−2×0.1×10＝192V。
4. 4．誤り。電圧降下を1線分だけで計算した値（210−8−1＝201V）。
5. 5．誤り。A－B間の電流を30Aとし，1線分で計算した値（210−6−1＝203V）。
