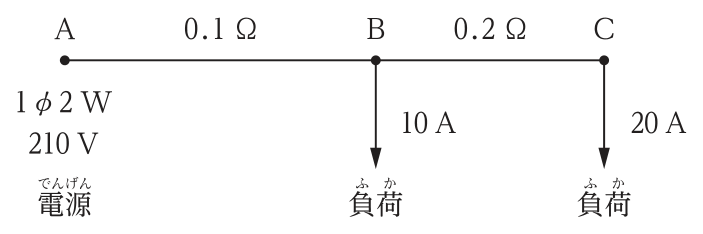

単相2線式配電線路のC点の線間電圧

正解

正解：2．196 V

解き方

1. A－B間には B と C の負荷電流の和 10＋20＝30A が流れ，B－C間には 20A が流れる。単相2線式は往復2線分の抵抗による電圧降下になる。
2. A－B間の電圧降下＝2×0.1×30＝6V，B－C間の電圧降下＝2×0.2×20＝8V。C点の線間電圧＝210−6−8＝196V。

選択肢ごとの解説

1. 1．誤り。B－C間にも30Aが流れるとして計算した値（210−2×0.1×30−2×0.2×30＝192V）。
2. 2．正しい。210−2×0.1×30−2×0.2×20＝196V。
3. 3．誤り。A－B間の電流をB点の負荷10Aだけとした値（210−2×0.1×10−2×0.2×20＝200V）。
4. 4．誤り。電圧降下を1線分だけで計算した値（210−0.1×30−0.2×20＝203V）。
5. 5．誤り。1線分で，かつA－B間の電流を10Aとした値（210−0.1×10−0.2×20＝205V）。
