支線の許容引張強度から求める電線の水平張力の最大値
これは1級電気工事施工管理技士 第二次検定 令和8年度（2026年10月18日（日）実施） 問題5 設問5-1の問題です。論点は「配電」（重要度B・解答の形は五肢択一・記述）。採点すると、解き方 2 手順・選択肢 5 つそれぞれの解説・引っかけの指摘が読めます。
次の問に答えなさい。

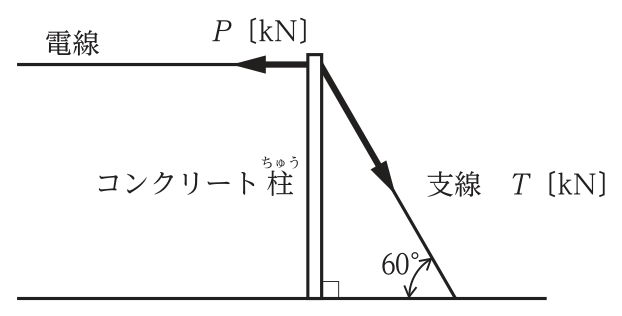

5-1 図に示す架空配電線路において，電線に加えることができる水平張力の最大値Pの値［kN］として，正しいものはどれか。
ただし，支線の許容引張強度Tは，24kN，その安全率を1.5とする。
解答欄
正解
正解：2．8 kN
解き方
- 支線に加えてよい張力は，許容引張強度÷安全率＝24÷1.5＝16kN。
- 支線は地面と60°をなすので，水平分力は 16×cos60°＝16×0.5＝8kN。電線の水平張力の最大値Pは8kN。
選択肢ごとの解説
- 1．誤り。水平分力の計算に合わない値。
- 2．正しい。24÷1.5×cos60°＝8kN。
- 3．誤り。支線に加えてよい張力（16kN）そのもので，水平分力を求めていない。
- 4．誤り。24×cos60°×1.5（18kN）で，安全率を掛けている。
- 5．誤り。24×1.5＝36kNで，安全率で割らずに掛けている。
引っかけ：60°は支線と「地面」のなす角なので，水平分力は cos60°（＝柱となす角30°の sin30°）。安全率は許容引張強度を割る。
