支線の許容引張強度から求める電線の水平張力の最大値
これは1級電気工事施工管理技士 第二次検定 令和3年度（2021年10月17日（日）実施） 問題4 設問4-2の問題です。論点は「配電」（重要度B・解答の形は記述・五肢択一）。採点すると、解き方 2 手順・選択肢 5 つそれぞれの解説・引っかけの指摘が読めます。
次の計算問題を答えなさい。

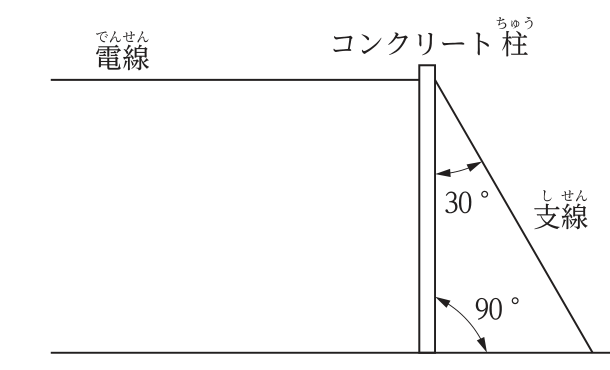

4-2 図に示す架空配電線路において，電線の水平張力の最大値として，正しいものはどれか。
ただし，電線は十分な引張強度を有するものとし，支線の許容引張強度は22kN，その安全率を2とする。
解答欄
正解
正解：2．5.5 kN
解き方
- 支線に加えてよい張力は，許容引張強度÷安全率＝22÷2＝11kN。
- 支線は柱と30°をなすので，支線の張力の水平分力は 11×sin30°＝11×0.5＝5.5kN。電線の水平張力がこれと釣り合う最大値は5.5kNとなる。
選択肢ごとの解説
- 1．誤り。許容張力11kNの水平分力は5.5kNで，5kNにはならない。
- 2．正しい。22÷2×sin30°＝5.5kN。
- 3．誤り。11×cos30°（約9.52kN）で，角度の取り方が逆。
- 4．誤り。支線の張力（11kN）そのもので，水平分力を求めていない。
- 5．誤り。22×cos30°（約19.05kN）で，安全率も角度も誤り。
引っかけ：角度30°は「柱と支線」のなす角。水平分力は sin30° を掛ける（地面となす角60°なら cos60°）。
