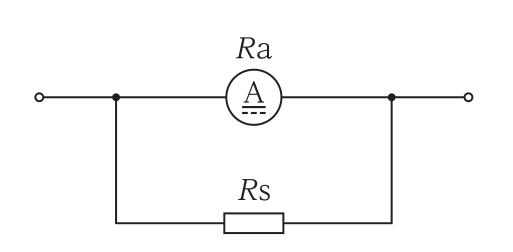

分流器による電流計の測定範囲の拡大

正解

正解：2．0.4　Ω

解き方

1. 倍率は m = 500 / 100 = 5 で，分流器の抵抗は Rs = Ra / (m − 1) の関係がある。
2. Ra = Rs × (m − 1) = 0.1 × 4 = 0.4Ω となる。よって選択肢2が正しい（電流計100mA，分流器400mAで，端子電圧 0.4 × 0.1 = 0.04Vが等しい）。

選択肢ごとの解説

1. 1．誤り。0.025Ωは0.1 / 4で，関係を逆にした値である。
2. 2．正しい。Ra = 0.1 × (5 − 1) = 0.4Ω。
3. 3．誤り。0.5Ωは倍率5をそのままかけた値である。
4. 4．誤り。0.7Ωでは分流器に 100mA × 0.7 / 0.1 = 700mA が流れ，測定範囲は800mAになる。
