同期発電機の短絡比
これは1級電気工事施工管理技士 第一次検定 令和7年度（2025年7月13日（日）実施） No.5の問題です。論点は「電気機器」（重要度B・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

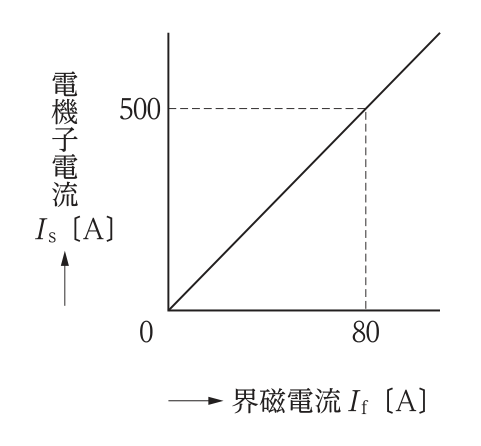

定格電圧6,600V，定格電流500Aの三相同期発電機がある。無負荷で定格電圧を発生させるのに必要な界磁電流は88Aであった。また，三相短絡試験における界磁電流と電機子電流との関係は，図のとおりである。この同期発電機の短絡比の値として，正しいものはどれか。
解答欄
正解
正解：2．1.1
解き方
- 短絡比は，無負荷で定格電圧を発生させるのに必要な界磁電流と，三相短絡時に定格電流を流すのに必要な界磁電流の比である。
- 図から定格電流500Aを流す界磁電流は80Aなので，短絡比 = 88 / 80 = 1.1 となる。よって選択肢2が正しい。
選択肢ごとの解説
- 1．誤り。0.9は80 / 88で，比を逆にした値である。
- 2．正しい。88 / 80 = 1.1。
- 3．誤り。図と条件から得られる界磁電流の比は 88 / 80 = 1.1 で，3.0となる組合せはない。
- 4．誤り。5.7は定格電流500Aを界磁電流88Aで割った値で，界磁電流どうしの比になっていない。
引っかけ：短絡比＝無負荷定格電圧の界磁電流 ÷ 短絡定格電流の界磁電流。短絡比が大きい＝同期インピーダンスが小さい・安定度がよい・大形で高価。
