二電力計法による力率
これは1級電気工事施工管理技士 第一次検定 令和6年度（2024年7月14日（日）実施） No.4の問題です。論点は「電気理論」（重要度A・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

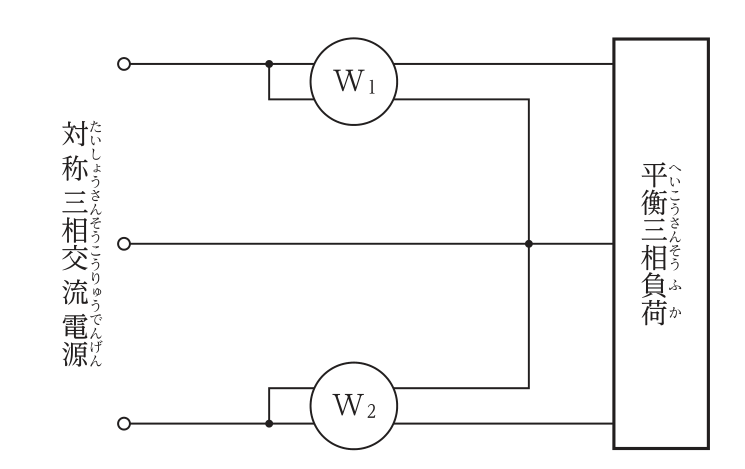

図に示す平衡三相回路の電力を測定する二電力計法において，線間電圧が200V，線電流が30Aのとき，電力計の指示値が，W₁ = 4kW，W₂ = 2kWであった。このときの負荷の力率の値として，最も適当なものはどれか。
解答欄
正解
正解：2．0.58
解き方
- 二電力計法では，三相電力は2つの電力計の指示値の和で P = W₁ + W₂ = 4 + 2 = 6kW である。
- 皮相電力は S = √3VI = √3 × 200 × 30 ≒ 10,392V・A ≒ 10.4kV・A である。
- 力率 cosθ = P / S = 6 / 10.4 ≒ 0.58 となる。よって選択肢2が最も適当。
選択肢ごとの解説
- 1．不適当。力率0.5なら一方の電力計の指示が0になる。計算では 6 / 10.4 ≒ 0.58 である。
- 2．最も適当。6kW ÷ 10.4kV・A ≒ 0.58。
- 3．不適当。0.71は力率角45°の値で，計算に合わない。
- 4．不適当。力率1.0なら2つの電力計の指示値は等しくなる。
引っかけ：二電力計法の三相電力は W₁ + W₂。皮相電力 √3VI で割って力率を求める。
