力率改善に必要な進相コンデンサ容量

正解

正解：1．350kvar

解き方

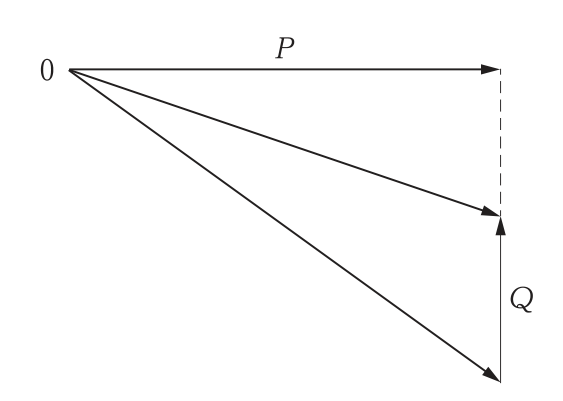

1. 改善前の無効電力は Q₁ = P × sinθ₁ / cosθ₁ = 600 × 0.8 / 0.6 = 800kvar である。
2. 改善後の無効電力は Q₂ = 600 × 0.6 / 0.8 = 450kvar である。
3. 必要なコンデンサ容量は Q = Q₁ − Q₂ = 800 − 450 = 350kvar となる。よって選択肢1が適当。

選択肢ごとの解説

1. 1．適当。800 − 450 = 350kvar。
2. 2．不適当。必要な容量は Q₁ − Q₂ = 800 − 450 = 350kvar で，360kvarは計算に合わない。
3. 3．不適当。450kvarは改善後の無効電力である。
4. 4．不適当。480kvarは有効電力600kWに0.8を掛けた値で，改善前後の無効電力の差を求めていない。
