需要家の受電方式（常用・予備受電）

正解

正解：3．同系統常用・予備受電方式

解き方

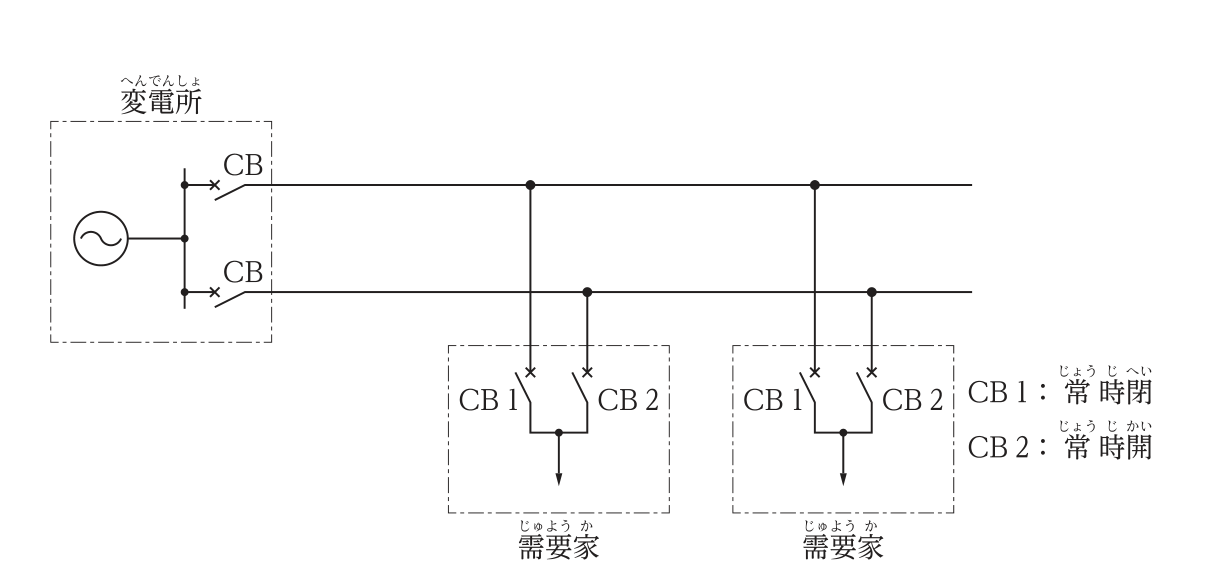

1. 図では，同じ変電所から出た2回線のうち，各需要家は一方の回線をCB1（常時閉）で常用とし，もう一方をCB2（常時開）で予備としている。
2. 同じ系統（同一変電所）から常用線と予備線の2回線を引き込み，常用線の停止時に予備線に切り替える方式は同系統常用・予備受電方式である。よって選択肢3が最も適当。

選択肢ごとの解説

1. 1．不適当。開ループ受電方式は需要家を経由してループ状に結ぶ方式である。
2. 2．不適当。閉ループ受電方式はループを閉じて常時2方向から受電する方式である。
3. 3．最も適当。同一変電所からの2回線を常用・予備として受電している。
4. 4．不適当。異系統常用・予備受電方式は常用線と予備線を異なる変電所から引き込む方式である。
