高圧受電設備の設備不平衡率

正解

正解：2．20%

解き方

1. 三相3線式の設備不平衡率は，（各線間に接続される単相負荷の最大と最小の差）÷（総負荷設備容量の1/3）× 100〔%〕で求める。

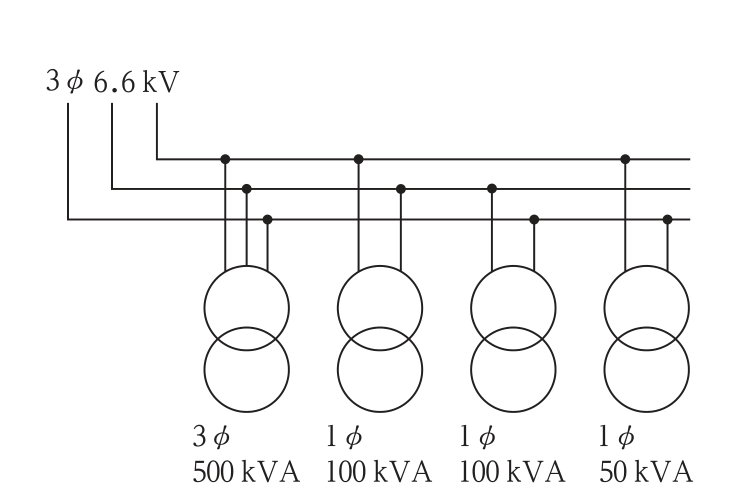

2. 単相負荷の差は 100 − 50 = 50kV・A，総負荷設備容量は 500 + 100 + 100 + 50 = 750kV・A で，その1/3は250kV・A である。
3. 設備不平衡率 = 50 / 250 × 100 = 20% となる。よって選択肢2が正しい。

選択肢ごとの解説

1. 1．誤り。10%は差50kV・Aを三相変圧器の500kV・Aで割った値で，分母は総設備容量の1/3である。
2. 2．正しい。50 ÷ 250 × 100 = 20%。
3. 3．誤り。30%は設備不平衡率の一般的な上限の値で，この設備の計算値ではない。
4. 4．誤り。40%は単相負荷の最大100kV・Aを250kV・Aで割った値で，最大と最小の差を用いていない。
