分岐幹線の過電流遮断器の省略

正解

正解：4．分岐幹線の長さ 12m ― 分岐幹線の許容電流 60A

解き方

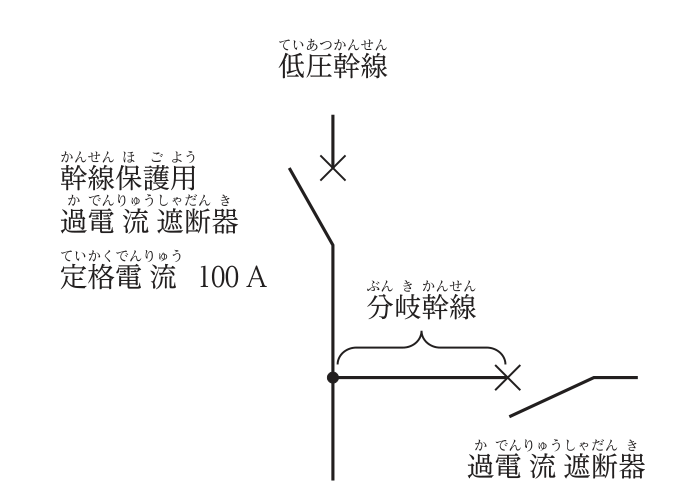

1. 電気設備の技術基準の解釈では，一般に，分岐幹線の過電流遮断器を省略できるのは，分岐幹線の許容電流が幹線保護用過電流遮断器の定格電流の55%以上の場合，長さ8m以下で許容電流が35%以上の場合，長さ3m以下の場合などである。
2. 定格電流100Aでは，55%は55A，35%は35Aである。4m・20A（3mを超え35A未満），6m・30A（35A未満），10m・50A（8mを超え55A未満）は該当しない。12m・60Aは許容電流が55A以上なので省略できる。よって選択肢4が適当。

選択肢ごとの解説

1. 1．不適当。長さ3mを超え，許容電流が35A未満なので省略できない。
2. 2．不適当。長さ8m以下だが，許容電流が35A未満なので省略できない。
3. 3．不適当。長さ8mを超え，許容電流が55A未満なので省略できない。
4. 4．適当。許容電流が55A以上なので長さにかかわらず省略できる。
