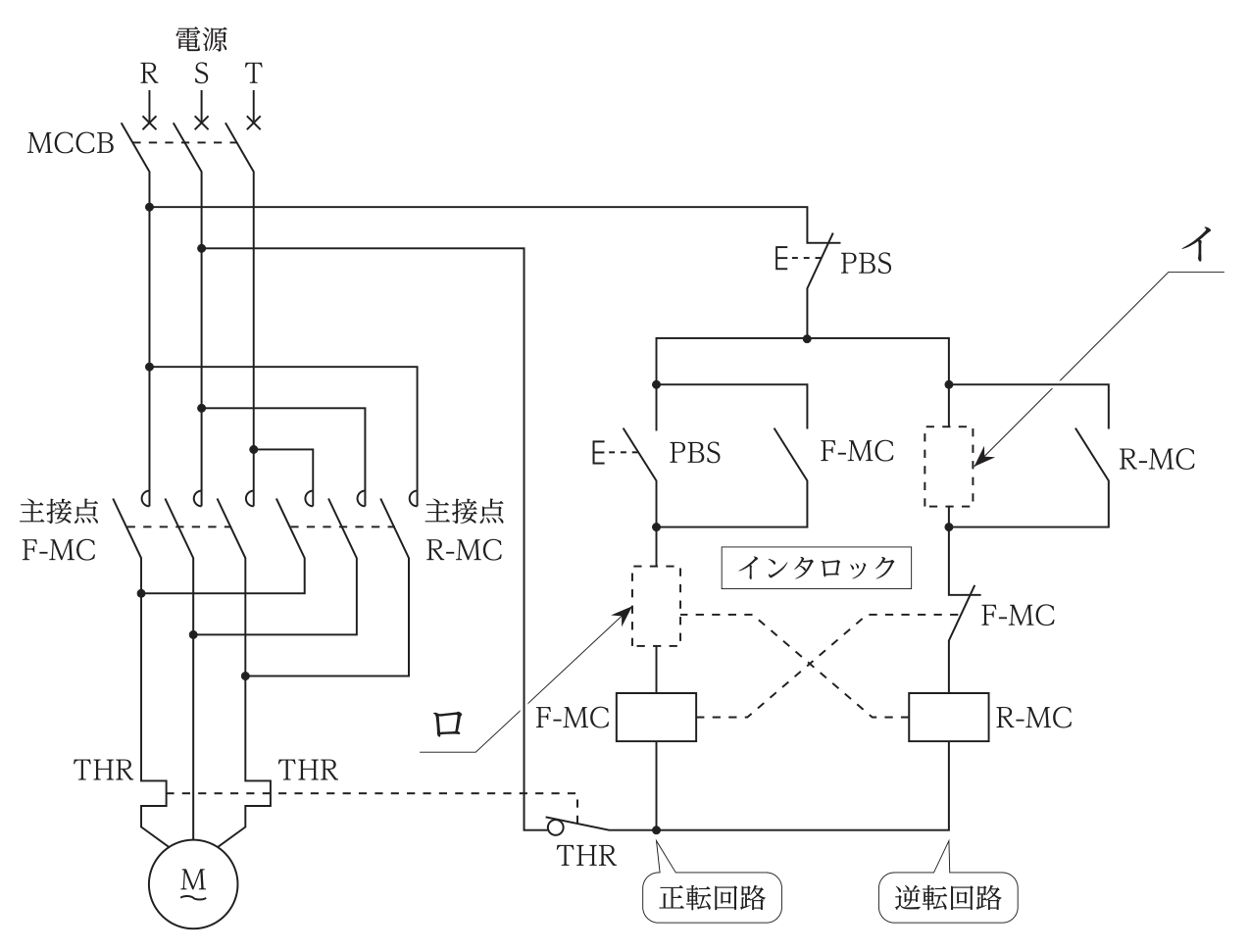

正逆運転制御回路の図記号（シーケンス図）

正解

正解：2．イ：押しボタンスイッチのメーク接点（a接点），ロ：ブレーク接点（b接点）

解き方

1. イは逆転回路の始動用押しボタンスイッチの位置で，R-MCの自己保持接点と並列に入る。押したときだけ閉じる押しボタンスイッチのメーク接点（a接点）を用いる。
2. ロは正転回路のF-MCコイルの手前に入るインタロック接点で，逆転用電磁接触器R-MCのブレーク接点（b接点）を用いる。R-MCが動作しているときは正転側が入らないようにして，相間短絡を防ぐ。
3. よって，イが押しボタンのa接点，ロがb接点の選択肢2が適当。

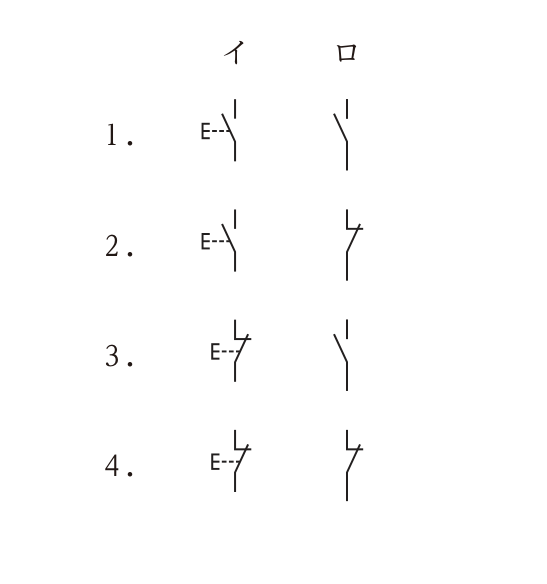

選択肢ごとの解説

1. 1．不適当。ロをa接点にするとインタロックにならず，R-MCの動作中にしか正転できなくなる。
2. 2．適当。イは始動用押しボタンのa接点，ロはR-MCのb接点（インタロック）である。
3. 3．不適当。始動用の押しボタンにb接点を使うと，押さないときに常に閉じてしまう。
4. 4．不適当。始動用の押しボタンはa接点である。
