シーケンス回路とランプの点滅

正解

正解：4．スイッチA：OFF　B：ON　C：OFF　ランプL：点灯

解き方

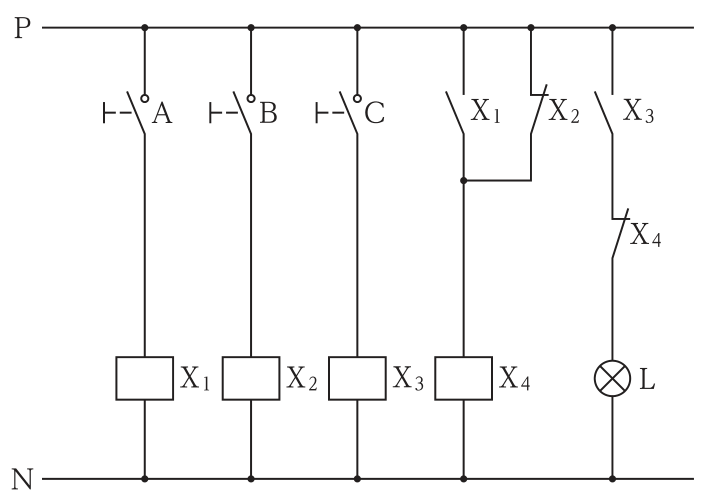

1. 押しボタンスイッチA・B・CはそれぞれリレーX₁・X₂・X₃を励磁する。X₄はX₁のa接点とX₂のb接点の並列で励磁されるので，Aが押されているか，Bが押されていないときに励磁される（X₄＝A＋B̄）。
2. ランプLはX₃のa接点とX₄のb接点の直列で点灯するので，Cが押され，かつX₄が非励磁のときに点灯する（L＝C·X̄₄）。X₄が非励磁となるのはA＝OFFかつB＝ONのときだけである。
3. 4はC＝OFFでX₃のa接点が開いているので，ランプは点灯しない。4が誤りである。

選択肢ごとの解説

1. 1．正しい。C＝OFFでX₃のa接点が開いているので消灯する（A＝ONでX₄も励磁されている）。
2. 2．正しい。A＝OFF・B＝ONでX₄は非励磁となり，C＝ONでX₃のa接点が閉じるので点灯する。
3. 3．正しい。C＝OFFなので消灯する。A＝ONでX₄が励磁されていることからも点灯しない。
4. 4．誤り。A＝OFF・B＝ONでX₄は非励磁だが，C＝OFFでX₃のa接点が開いているのでランプは消灯する。
