単相3線式変圧器の一次電流
これは1級電気工事施工管理技士 第一次検定 令和5年度（2023年6月11日（日）実施） No.7の問題です。論点は「電気機器」（重要度B・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

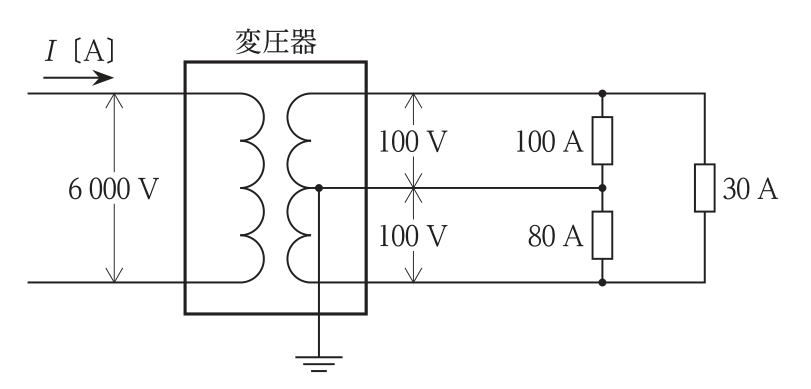

図に示す変圧器の一次電流I〔A〕の値として，正しいものはどれか。
ただし，各負荷の電流は図示の値，各負荷の力率は100%とし，変圧器及び電線路の損失は無視するものとする。
解答欄
正解
正解：2．4.0A
解き方
- 二次側の負荷電力は，100V × 100A + 100V × 80A + 200V × 30A = 10,000 + 8,000 + 6,000 = 24,000W である。
- 損失を無視すると一次側の電力も24,000Wで，I = 24,000 / 6,000 = 4.0A となる。よって選択肢2が正しい。
選択肢ごとの解説
- 1．誤り。3.5Aは200V負荷の電力を100V × 30A = 3kWとした値（21kW / 6,000V）で，200V間の負荷は200V × 30A = 6kWである。
- 2．正しい。24kW / 6,000V = 4.0A。
- 3．誤り。二次側の電力の合計24kWを一次電圧6,000Vで割ると4.0Aで，5.3Aにはならない。
- 4．誤り。7.0Aはすべての負荷電流の合計210Aに200Vを掛けた値（42kW）で，100V負荷にかかる電圧を200Vとしている。
引っかけ：単相3線式は電流を足し合わせず，電力の合計で考えると簡単。100V負荷と200V負荷で電圧が違うことに注意する。
