架線のたるみ（弛度）の測定方法
これは1級電気工事施工管理技士 第一次検定 令和4年度（2022年6月12日（日）実施） No.73の問題です。論点は「送配電設備の施工」（重要度B・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

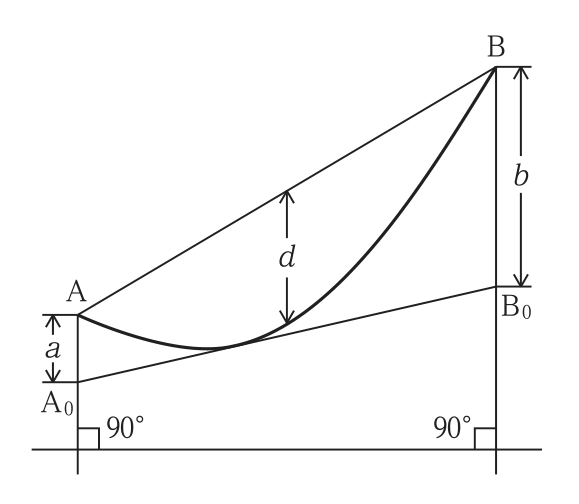

A及びBを支持点とした図のような架線工事において，次の近似式を用いて弛度dを求める測定方法の名称として，適当なものはどれか。
√a + √b = 2√d
解答欄
正解
正解：1．異長法
解き方
- 異長法は，両支持点からそれぞれ異なる長さa・bだけ下がった点A₀・B₀を見通し，その見通し線が電線に接するように調整して弛度を求める方法で，√a + √b = 2√d の関係を用いる。
- 等長法はa = b = dとする（両側から同じ長さ下がった点で見通す）方法である。よって選択肢1が適当。
選択肢ごとの解説
- 1．適当。異なる長さa・bから √a + √b = 2√d で弛度を求めるのは異長法である。
- 2．不適当。等長法は両支持点から弛度dと同じ長さ下がった点を見通す方法である。
- 3．不適当。角度法はトランシットで電線の接線の角度を測って弛度を求める方法である。
- 4．不適当。カテナリー角法は支持点での電線の角度から求める方法である。
引っかけ：等長法はa = b = d，異長法は √a + √b = 2√d。
