遠心ポンプの特性曲線

正解

正解：1．A

解き方

1. 遠心ポンプの軸動力は，吐出し量0（締切り）のときも0ではなく，吐出し量が増えるにつれて緩やかに増加する。

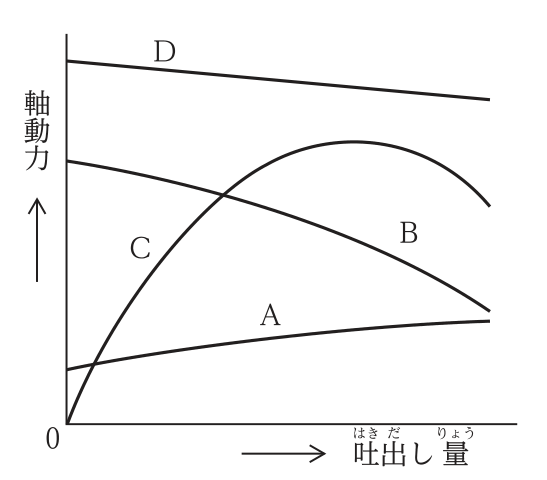

2. 図では吐出し量0で正の値をもち右上がりに増えるAが軸動力曲線である。Bのように右下がりの曲線は全揚程，Cのように原点から山形になる曲線はポンプ効率を表す。よって選択肢1が適当。

選択肢ごとの解説

1. 1．適当。締切り時にも値があり，吐出し量とともに増える曲線は軸動力である。
2. 2．不適当。吐出し量の増加とともに下がるのは全揚程の曲線である。
3. 3．不適当。原点から増えて最大値をもつ山形の曲線は効率である。
4. 4．不適当。Dは吐出し量とともにわずかに下がる曲線で，軸動力の特性ではない。
