分流器による電流計の測定範囲の拡大
これは1級電気工事施工管理技士 第一次検定 令和4年度（2022年6月12日（日）実施） No.4の問題です。論点は「電気理論」（重要度A・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

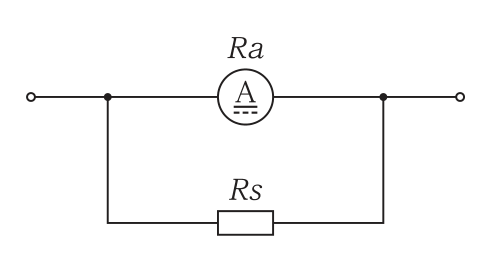

図に示す最大目盛50mAの永久磁石可動コイル形電流計に0.1Ωの分流器Rsを接続したとき，1Aまで測定可能な電流計となった。電流計の内部抵抗Ra〔Ω〕の値として，正しいものはどれか。
解答欄
正解
正解：3．1.9Ω
解き方
- 1Aを測るとき，電流計に50mA，分流器に 1 − 0.05 = 0.95A が流れる。
- 両者は並列なので端子電圧は等しく，0.95 × 0.1 = 0.095V である。
- Ra = 0.095 / 0.05 = 1.9Ω となる。よって選択肢3が正しい。
選択肢ごとの解説
- 1．誤り。分流器と同じ抵抗では，測定範囲は2倍（100mA）にしかならない。
- 2．誤り。0.5Ωでは倍率 1 + Ra/Rs = 6倍で，300mAまでしか測れない。
- 3．正しい。倍率 1 + Ra/Rs = 1 + 1.9/0.1 = 20倍で，50mA × 20 = 1Aとなる。
- 4．誤り。10Ωでは倍率101倍となり，約5Aまで測れることになる。
引っかけ：分流器の倍率 m = 1 + Ra/Rs。倍率は1A/50mA = 20倍なので Ra = 19Rs と覚えてもよい。
