3心ケーブルの作用静電容量
これは1級電気工事施工管理技士 第一次検定 令和4年度（2022年6月12日（日）実施） No.24の問題です。論点は「配電」（重要度B・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

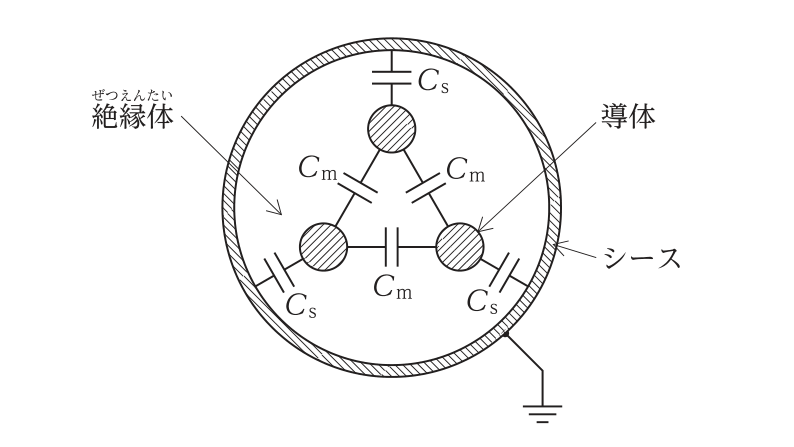

地中配電線路に用いる図のような3心ケーブルにおいて，導体1条当たりの静電容量C〔μF〕を表す式として，正しいものはどれか。
ただし，Cₛ〔μF〕は導体と金属シース間，Cₘ〔μF〕は導体相互間の静電容量とする。
解答欄
正解
正解：4．C = Cₛ + 3Cₘ〔μF〕
解き方
- 導体相互間の静電容量Cₘは三角形（Δ）に接続されている。これをY（星形）に換算すると，1相当たり3Cₘとなる。Δの各Cₘには相電圧の√3倍の線間電圧がかかり，線電流はその√3倍となるので，相電圧に対しては3倍の容量に見えるためである。
- 1導体当たりの静電容量（作用静電容量）は，導体とシース間のCₛとY換算した3Cₘの並列で，C = Cₛ + 3Cₘ となる。よって選択肢4が正しい。
選択肢ごとの解説
- 1．誤り。Δ→Y換算では容量は3倍になる（1/3ではない）。
- 2．誤り。Cₛに1/3をかける理由はない。
- 3．誤り。3倍にするのはCₘのほうである。
- 4．正しい。Cₛと，Δ接続のCₘをY換算した3Cₘの和である。
引っかけ：静電容量のΔ→Y換算は3倍（インピーダンスは1/3になるので容量は3倍）。
