クリティカルパス

正解

正解：5．30日

解き方

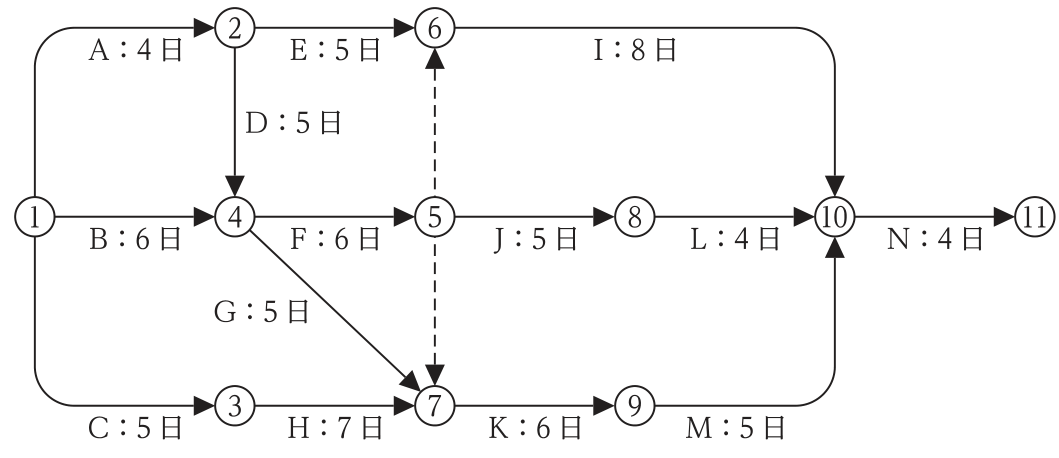

1. 各結合点の最早開始時刻を，前の結合点の時刻に作業日数を加え，複数の矢線が入るときは最大値をとって求める（ダミーは0日）。
2. ②4，③5，④＝max(6, 4＋5)＝9，⑤＝9＋6＝15，⑥＝max(4＋5, 15)＝15，⑦＝max(5＋7, 9＋5, 15)＝15，⑧＝15＋5＝20，⑨＝15＋6＝21，⑩＝max(15＋8, 20＋4, 21＋5)＝26，⑪＝26＋4＝30。
3. クリティカルパスはA→D→F→（ダミー）→K→M→Nで30日となり，5が正しい。

選択肢ごとの解説

1. 1．誤り。A→E→I→N（4＋5＋8＋4）の経路の日数で，最長の経路ではない。
2. 2．誤り。⑧の最早開始時刻20日にL（4日）を加えた⑩への到達時刻で，最長の経路ではない。
3. 3．誤り。⑩の最早開始時刻で，最後の作業N（4日）を加えていない値である。
4. 4．誤り。A→D→F→J→L→N（4＋5＋6＋5＋4＋4）の経路の日数で，最長の経路ではない。
5. 5．正しい。A→D→F→ダミー→K→M→Nの経路が30日で最長となる。
