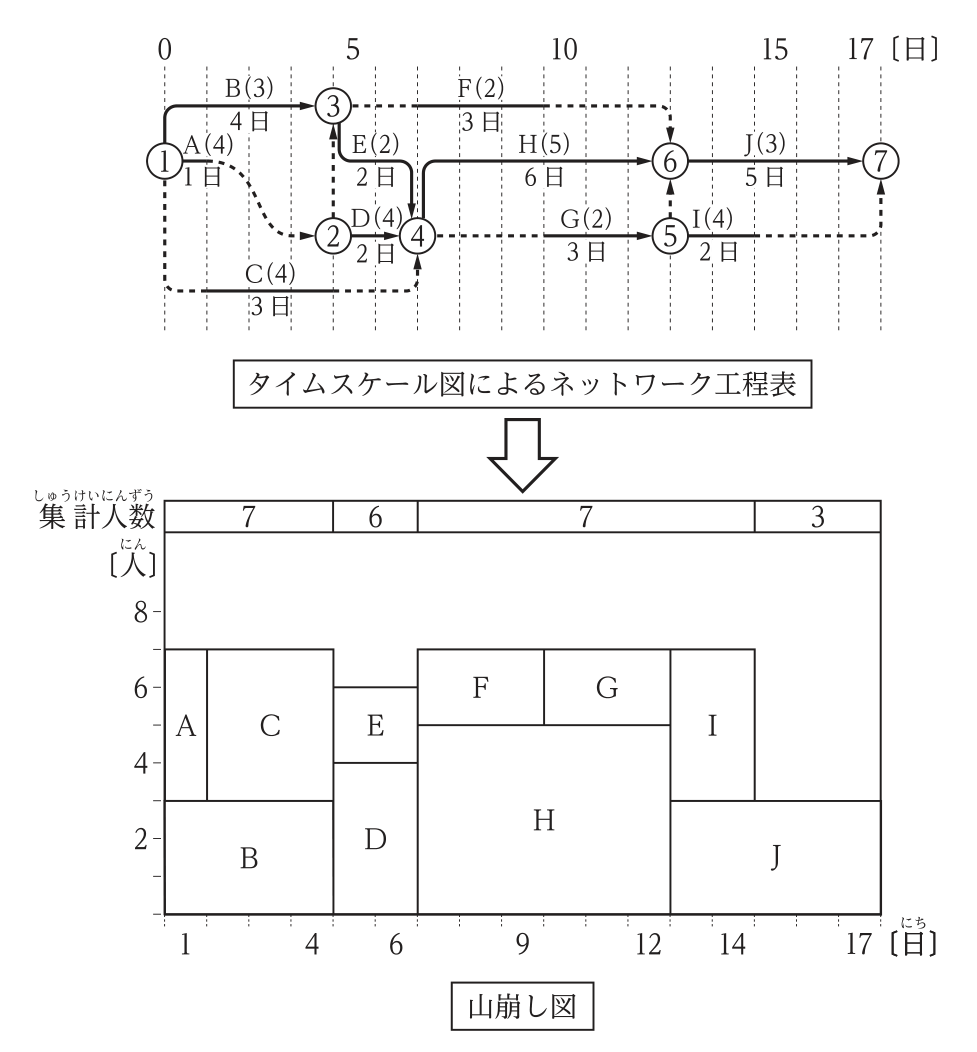

ネットワーク工程表と山崩し図

正解

正解：1．山崩し図は，クリティカルパス上の作業を底辺に置いて作成したものである。

解き方

1. 工程表のクリティカルパスはB→E→H→J（4 + 2 + 6 + 5 = 17日）である。
2. 山崩し図では，5〜6日目の部分でクリティカルパス上の作業Eが，クリティカルパス上にない作業Dの上に積まれており，クリティカルパス上の作業がすべて底辺に置かれてはいない。よって選択肢1が最も不適当。
3. 延べ人数は 4×1 + 3×4 + 4×3 + 4×2 + 2×2 + 2×3 + 2×3 + 5×6 + 4×2 + 3×5 = 105人，最早開始で作業すると1日目はA・B・Cが並行して 4 + 3 + 4 = 11人となる。

選択肢ごとの解説

1. 1．最も不適当。クリティカルパス上の作業Eが底辺に置かれていない。
2. 2．適当。各作業の作業員数は山積み図と変わらない。
3. 3．適当。延べ人数は105人である。
4. 4．適当。A・B・Cを並行させた日の作業員数は11人である。
5. 5．適当。FとGはどちらも2人・3日で，入れ替えても日々の人数と工期は変わらない。
